이번 포스팅은 기아 레이 차종의 후진등 전구를 인증 LED로 교체하는 방법에 관한 것입니다.
이번에도 헤드램프용 인증 LED로 유명한 브라비오사의 제품을 구입해 작업을 했습니다.
작업 시 유의할 점은 다른 실내등용 LED 제품들과는 달리 극성이 있기 때문에 잘 맞춰서 작업을 해야 된다는 것입니다.

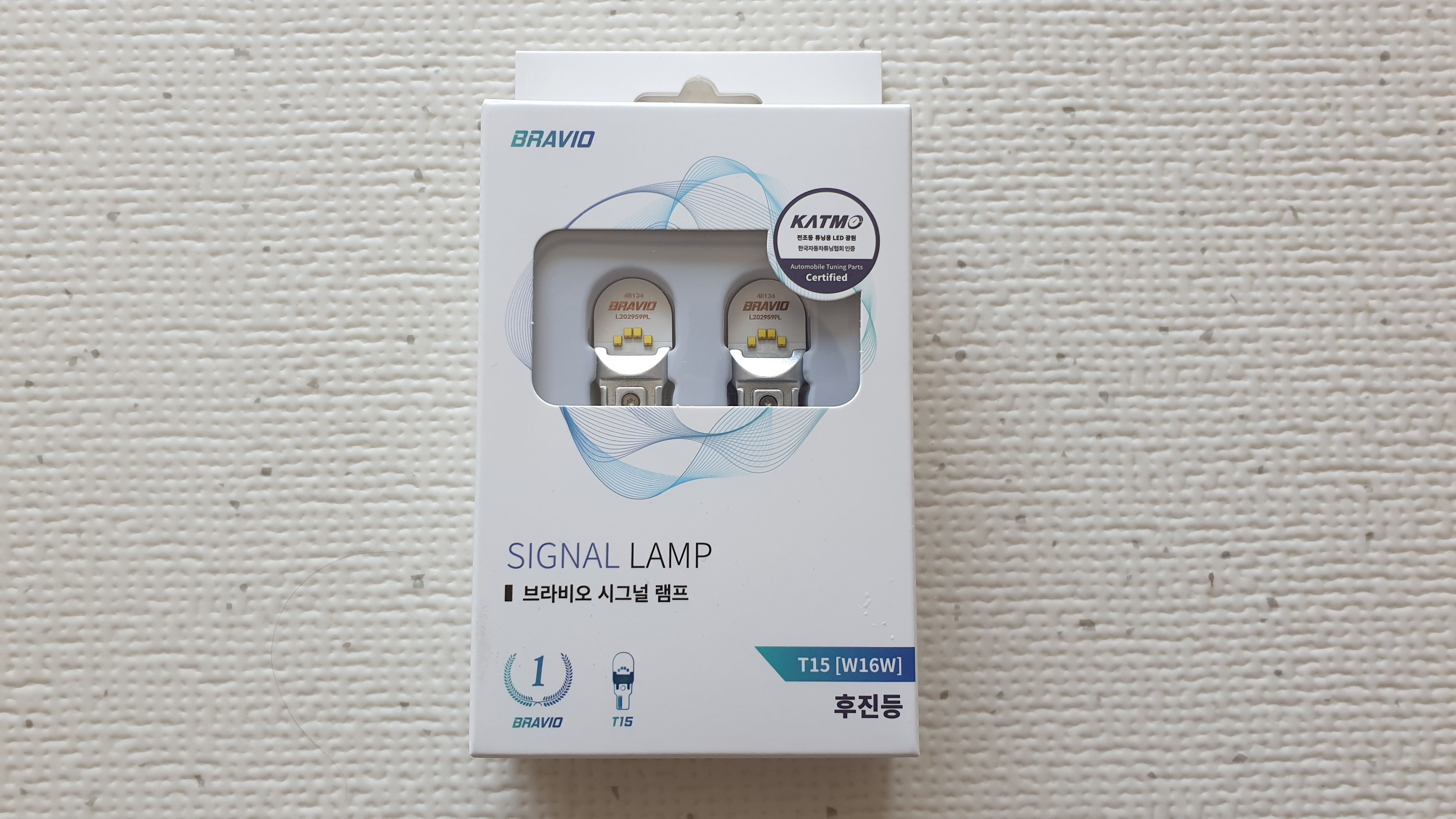

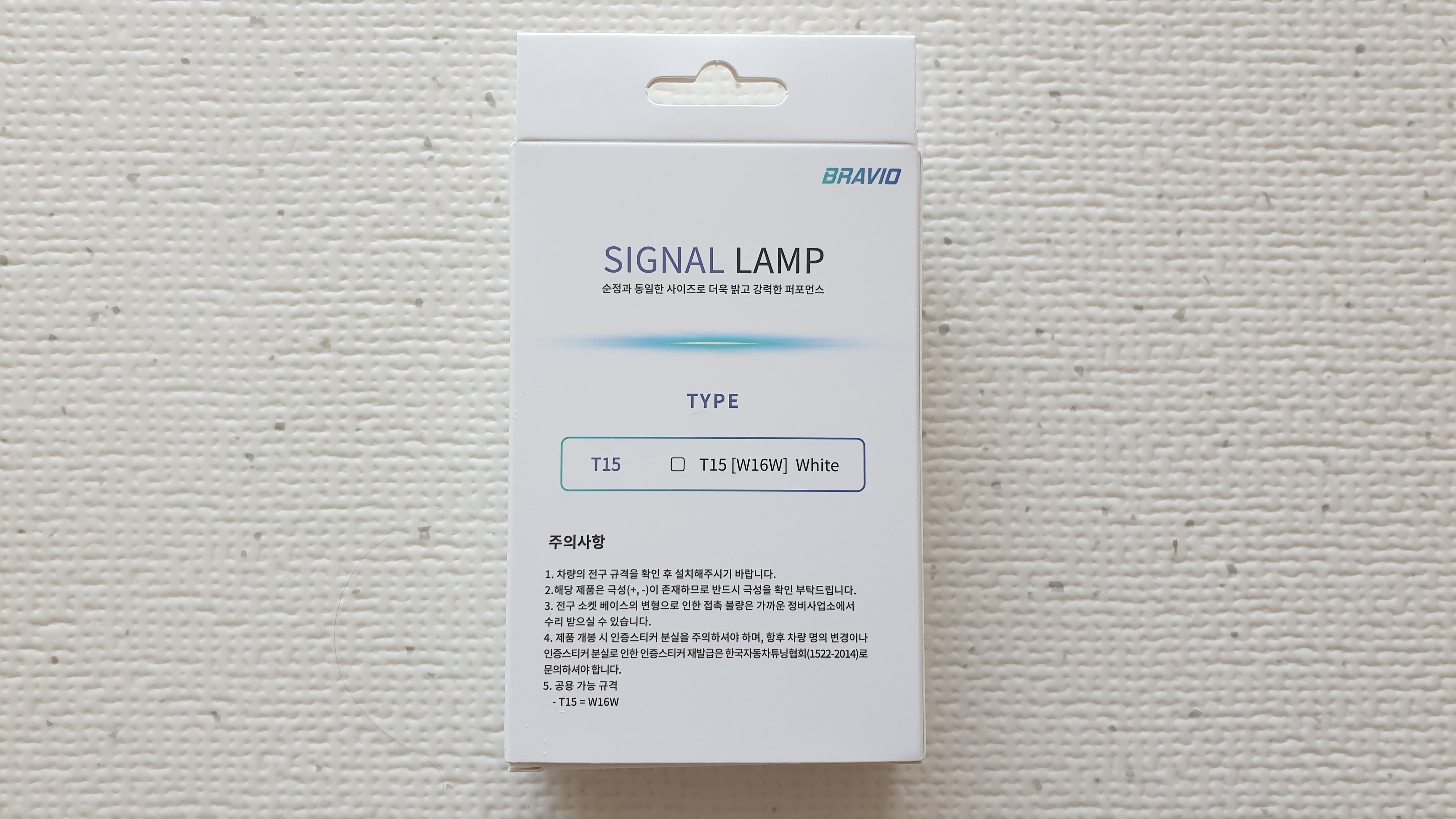

※제품 정보
- 규격: T15(12V, W16W)
- 가격: 38,000원
작업 순서는 다음과 같습니다.

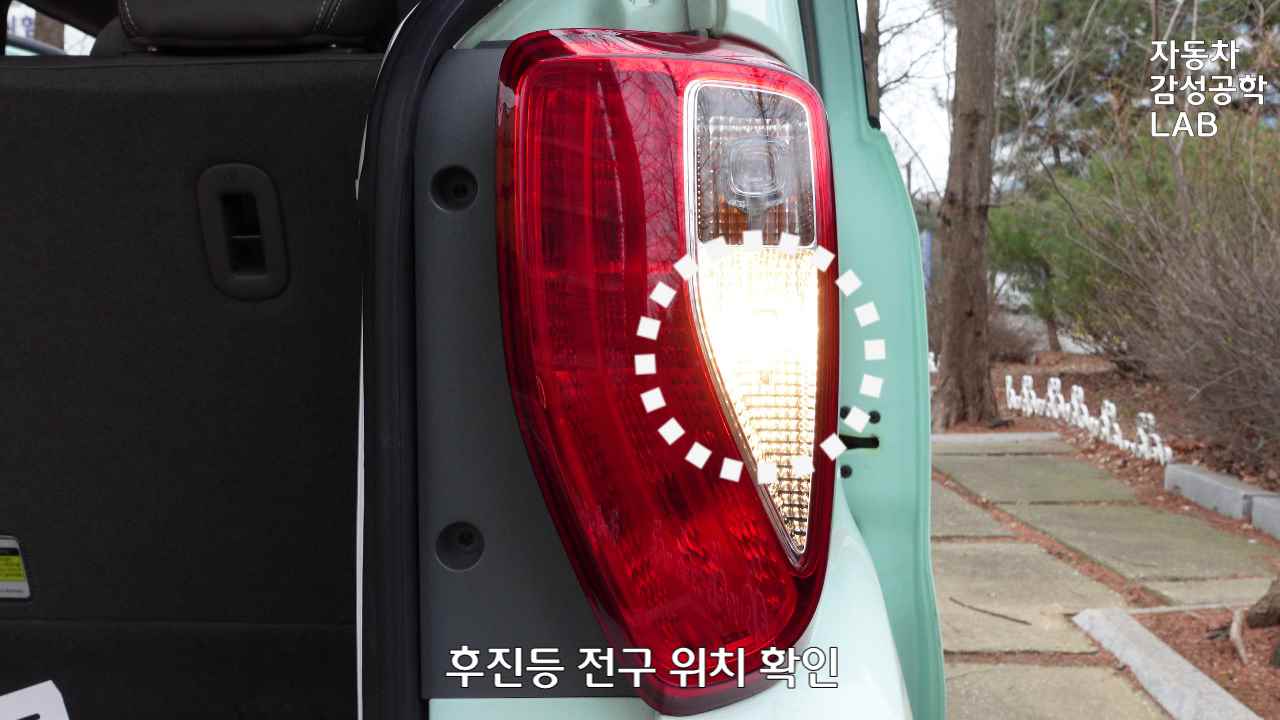

1) 후진등 위치 확인
시프트 레버를 R단에 위치시켜 후진등 전구의 위치를 확인합니다.
2) 테일램프 고정 스크류 탈거
테일램프를 고정하고 있는 스크류 2EA를 십자(+) 드라이버 또는 10mm 복스를 이용해 탈거합니다.

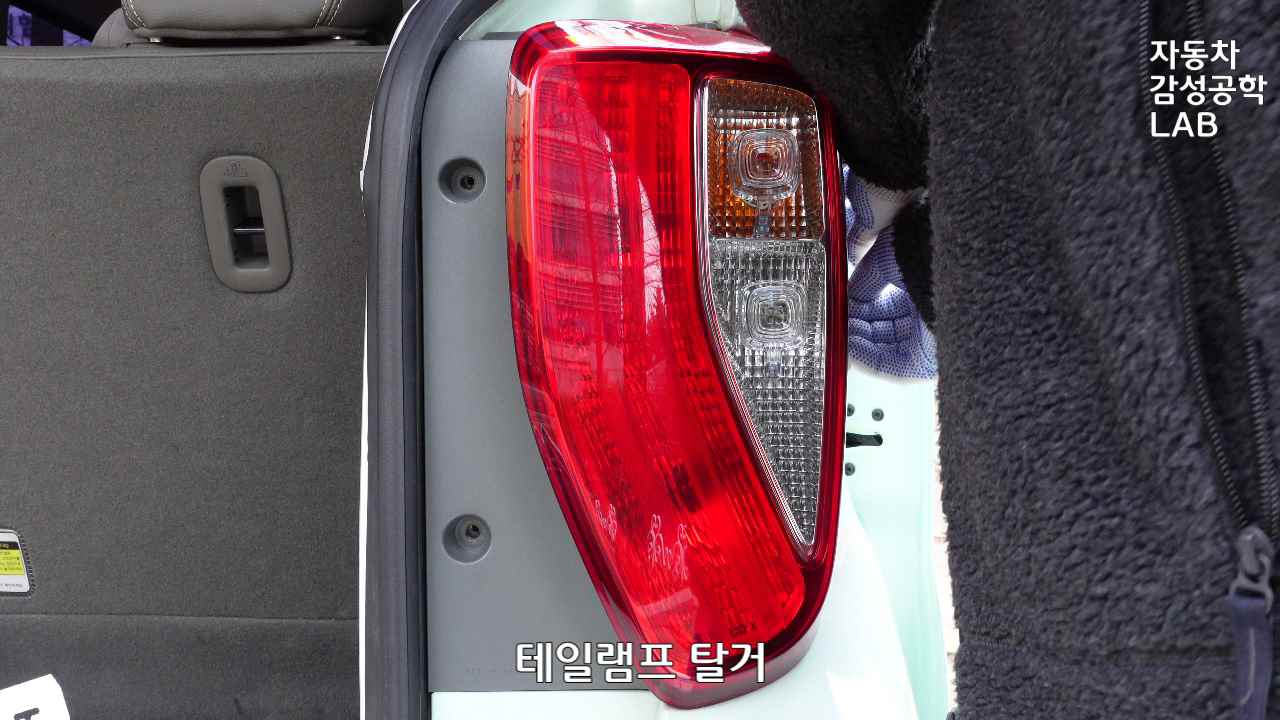

3) 테일램프 탈거
후진등 전구 탈거를 위해 테일램프를 탈거합니다.

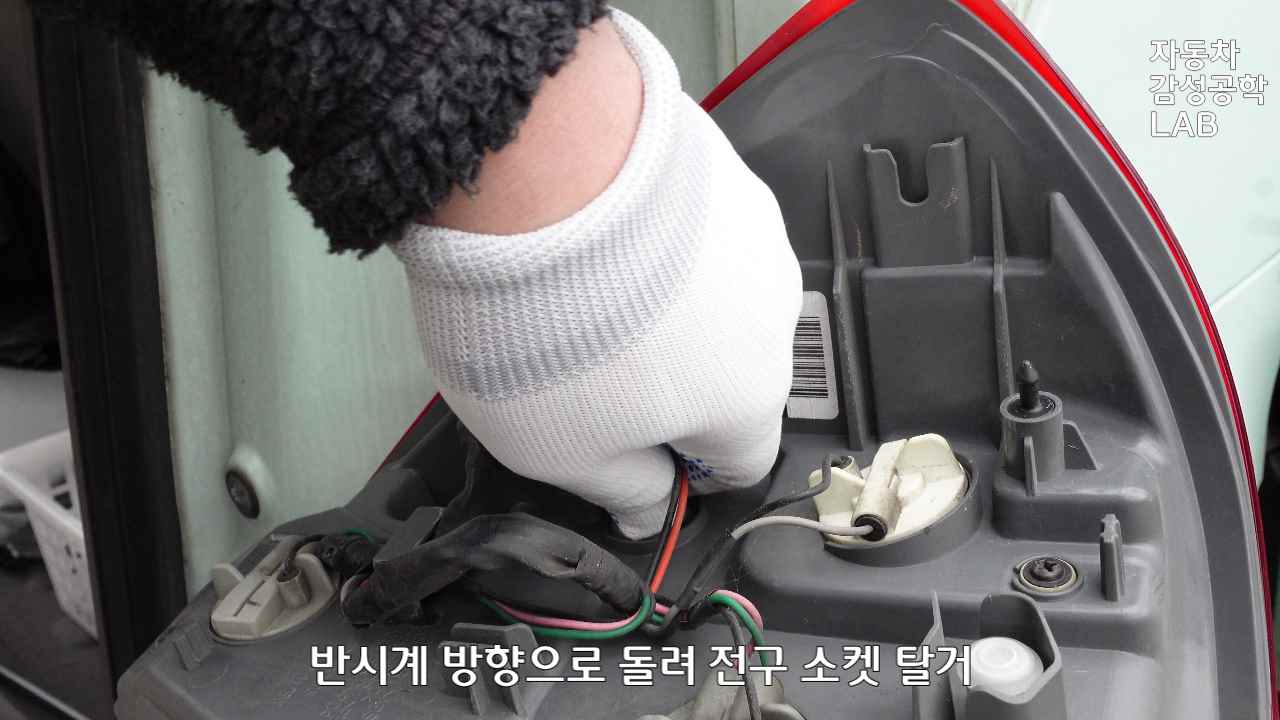

4) 후진등 전구 소켓 탈거
후진등 전구 소켓을 반시계 방향으로 돌려서 탈거합니다.

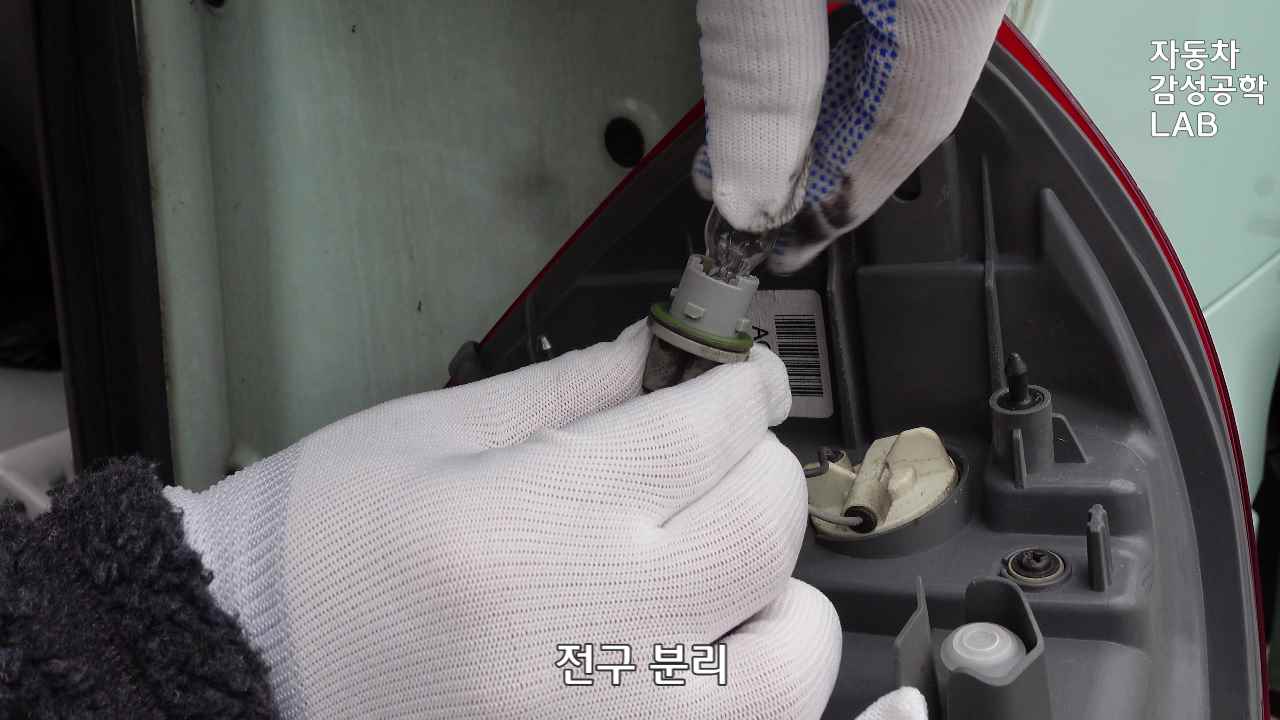

5) 후진등 전구 분리
후진등 전구를 분리합니다.

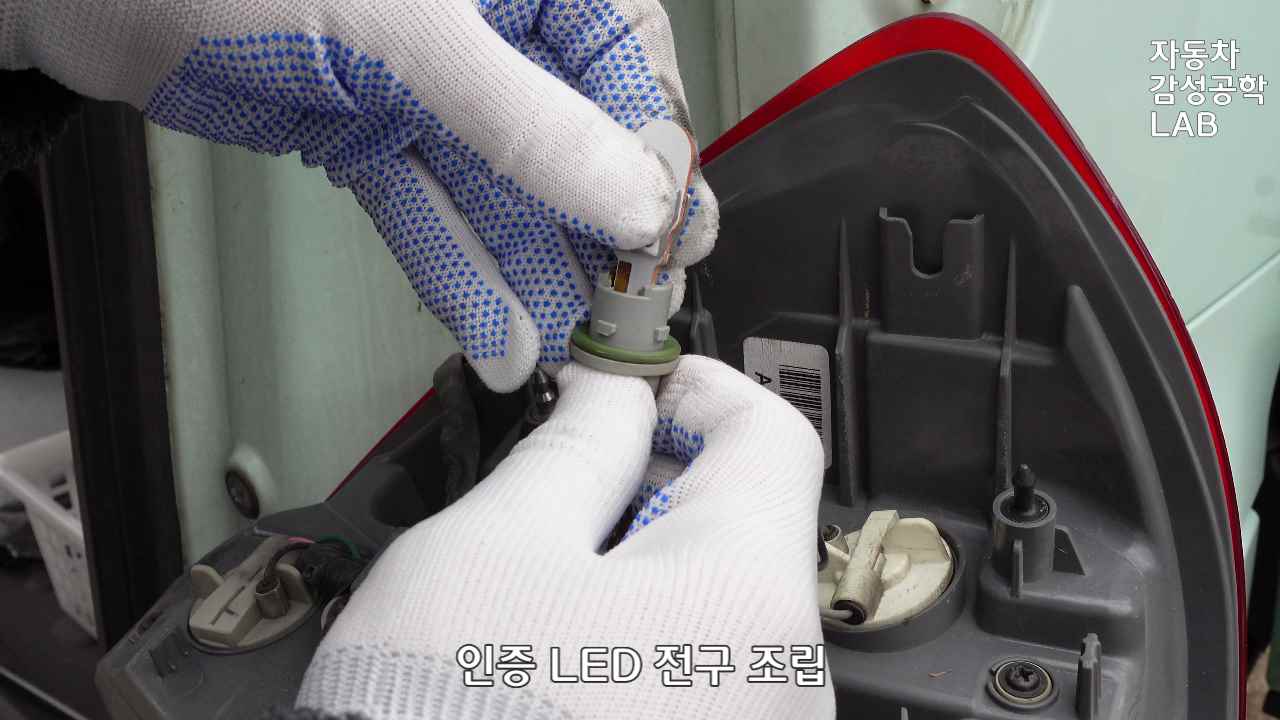

6) LED 전구 조립
극성(+,-)을 확인한 뒤 LED 전구를 조립합니다.

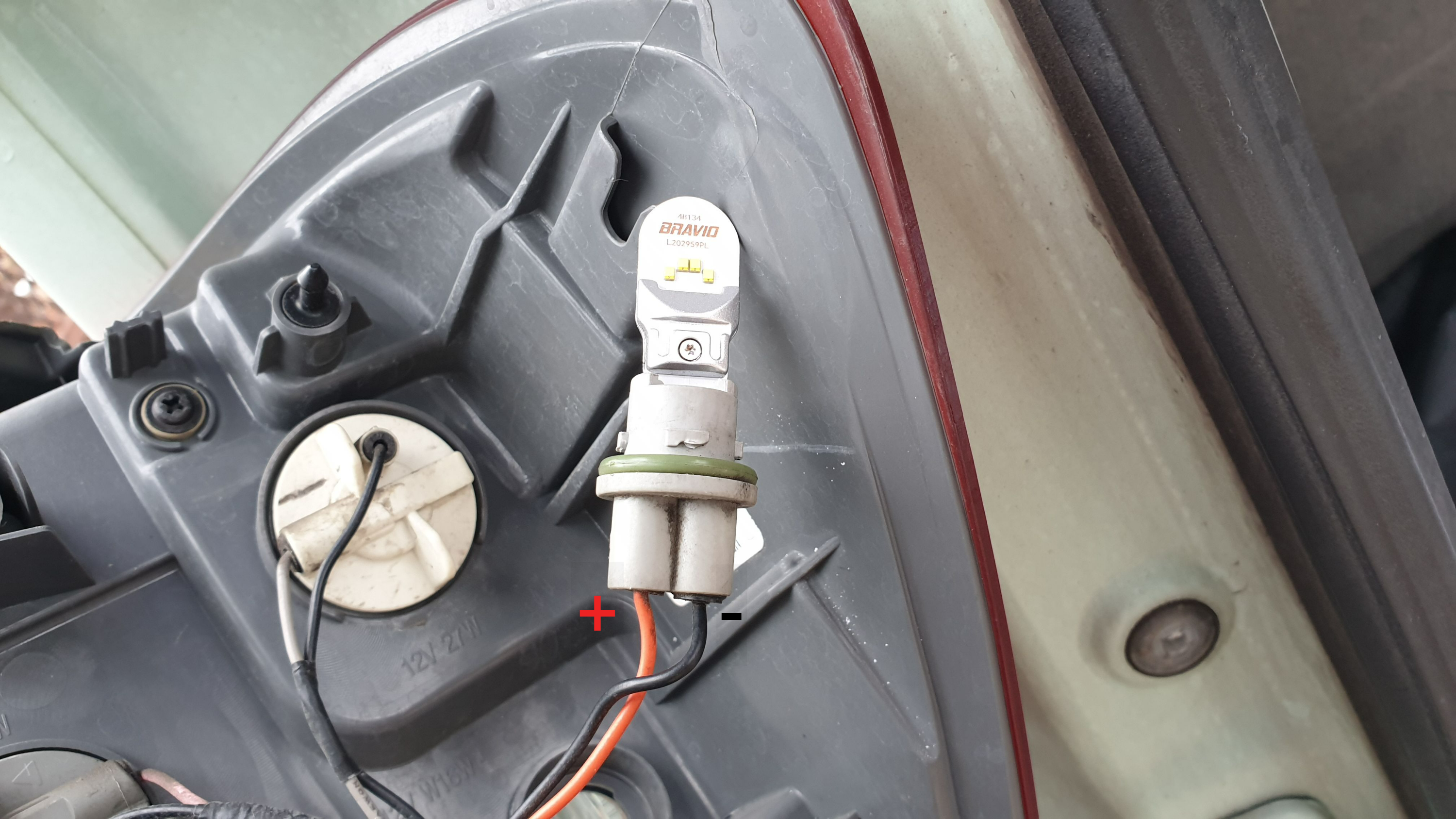

※LED 전구 조립 방법
로고의 왼쪽에 +극(빨간색 전선)이 위치하도록 조립

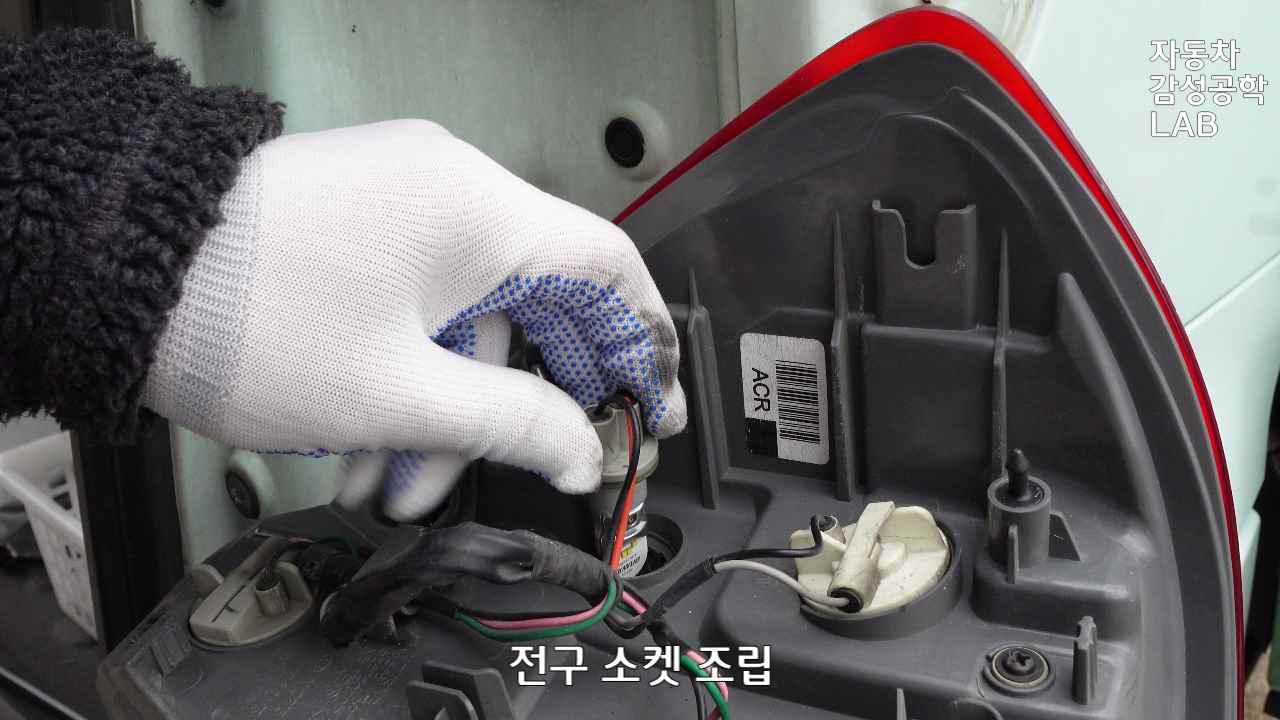

7) 전구 소켓 조립
전구 소켓을 홈에 맞춰 넣은 뒤 시계방향으로 돌려서 조립합니다.

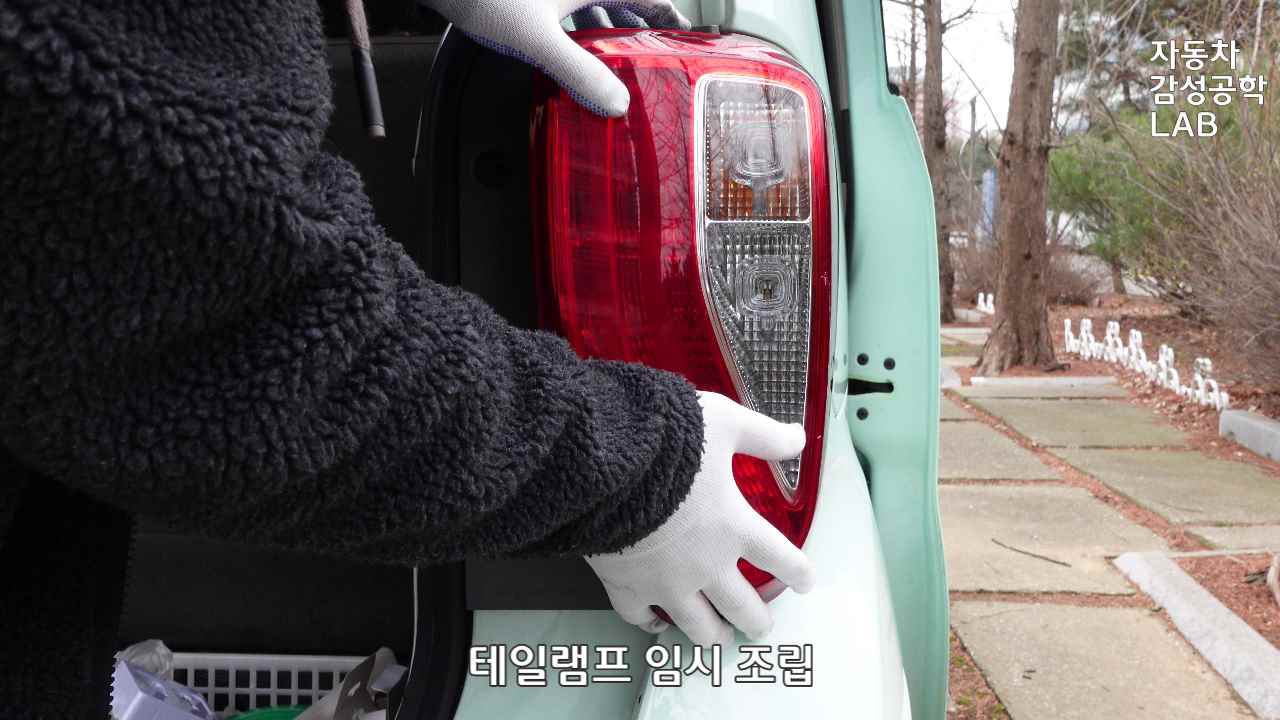

8) 테일램프 임시 조립
정상 동작 확인을 위해 테일램프를 임시로 조립합니다.

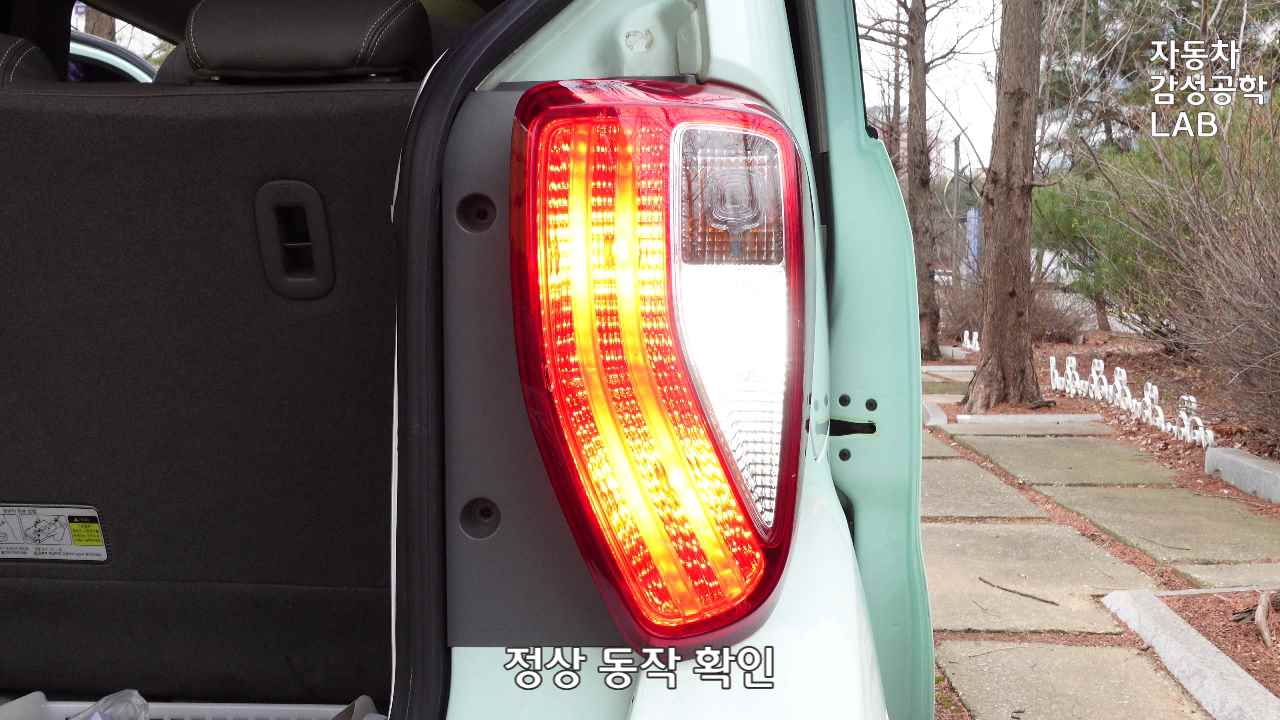

9) 정상 동작 확인
시프트 레버를 R단에 위치시켜 동작 여부를 확인합니다.

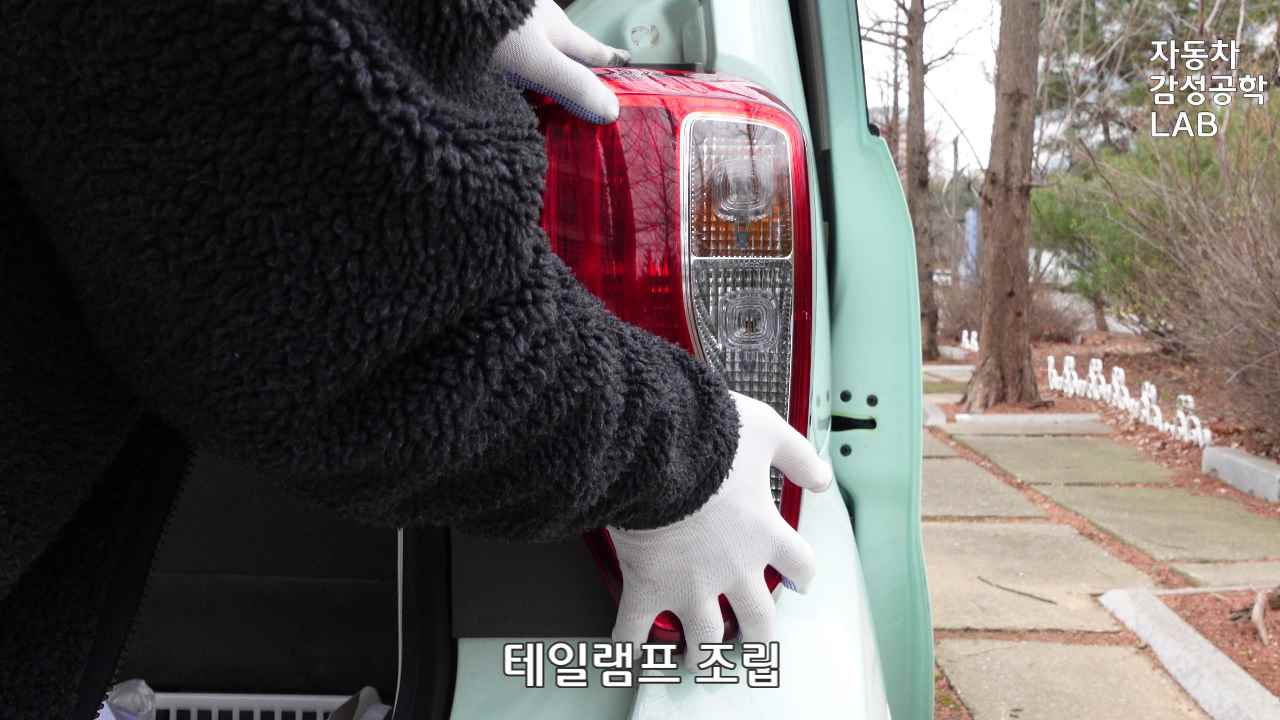

10) 테일램프 조립
테일램프를 조립합니다.

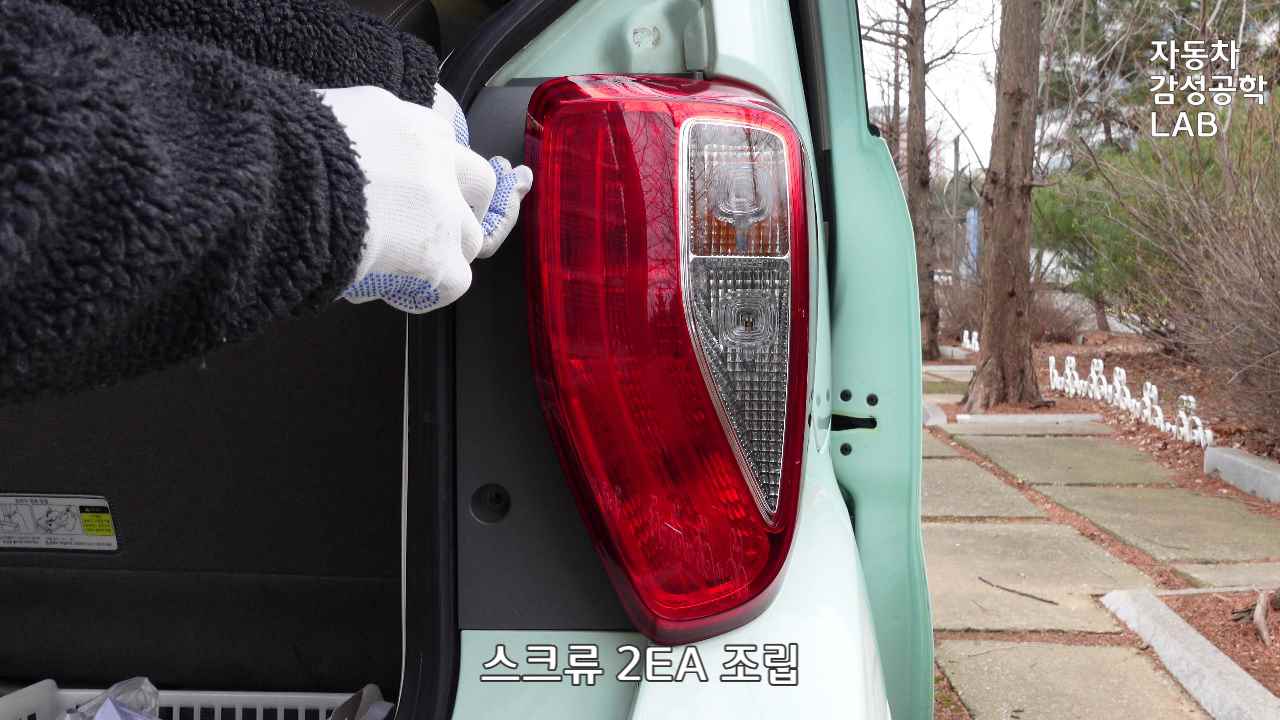

11) 테일램프 고정 스크류 조립
테일램프를 고정하고 있는 스크류 2EA를 십자(+) 드라이버 또는 10mm 복스를 이용해 조립합니다.

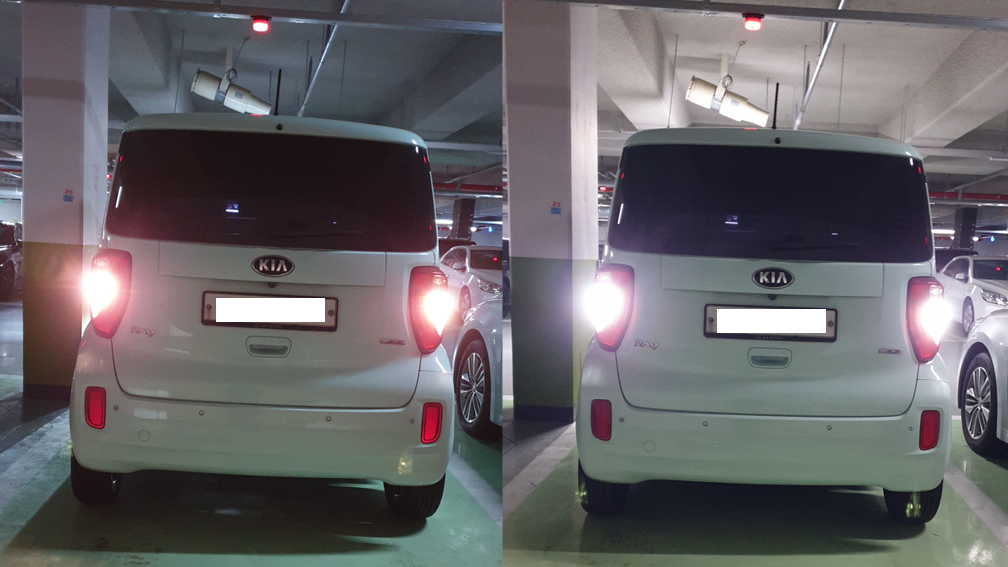

※교체 전/후 비교
더 자세한 내용은 아래의 영상을 참고하세요~
https://youtu.be/tusXywHoOFs?si=BOfw6z2T_LvVHITI
이상으로 기아 레이 차종의 후진등 전구를 인증 LED로 교체하는 방법에 관한 포스팅을 마치겠습니다.
