안녕하세요 자감랩입니다.
자감랩에는 '디테일'이 있다~!
이번 포스팅은 K3 차종의 후진등을 인증 LED로 교체하는 방법에 관한 것입니다.
헤드램프용 인증 LED로 유명한 브라비오 제품을 구입해 작업을 했습니다.
작업 시 유의할 점은 다른 실내등용 LED 제품들과는 다르게 극성이 있어 잘 맞춰서 작업을 해야 된다는 것입니다.

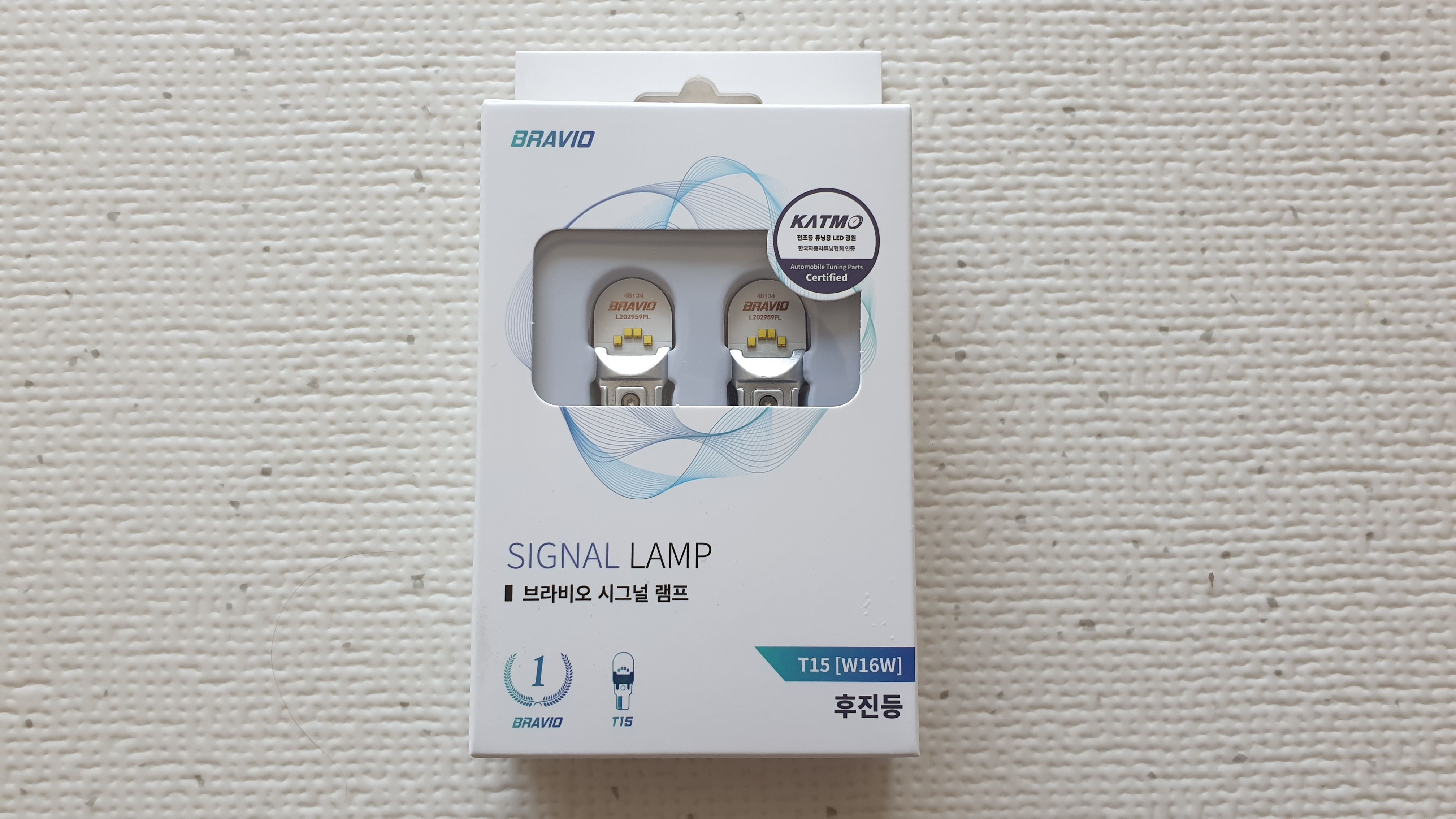

※제품 정보
- 규격: T15
- 가격: 38,000원
작업 순서는 다음과 같습니다.
1) 후진등 위치 확인
시프트 레버를 R단에 위치시켜 후진등의 위치를 확인합니다. K3 차종의 후진등 위치는 트렁크 리드입니다.
2) 내장재 리테이너 9EA 탈거
트렁크 리드 내장재를 고정하고 있는 리테이너 9개를 탈거합니다.
3) 트렁크 리드 손잡이 커버 탈거
일자 드라이버를 이용해 내장재에 조립된 트렁크 리드 손잡이의 커버를 탈거합니다.

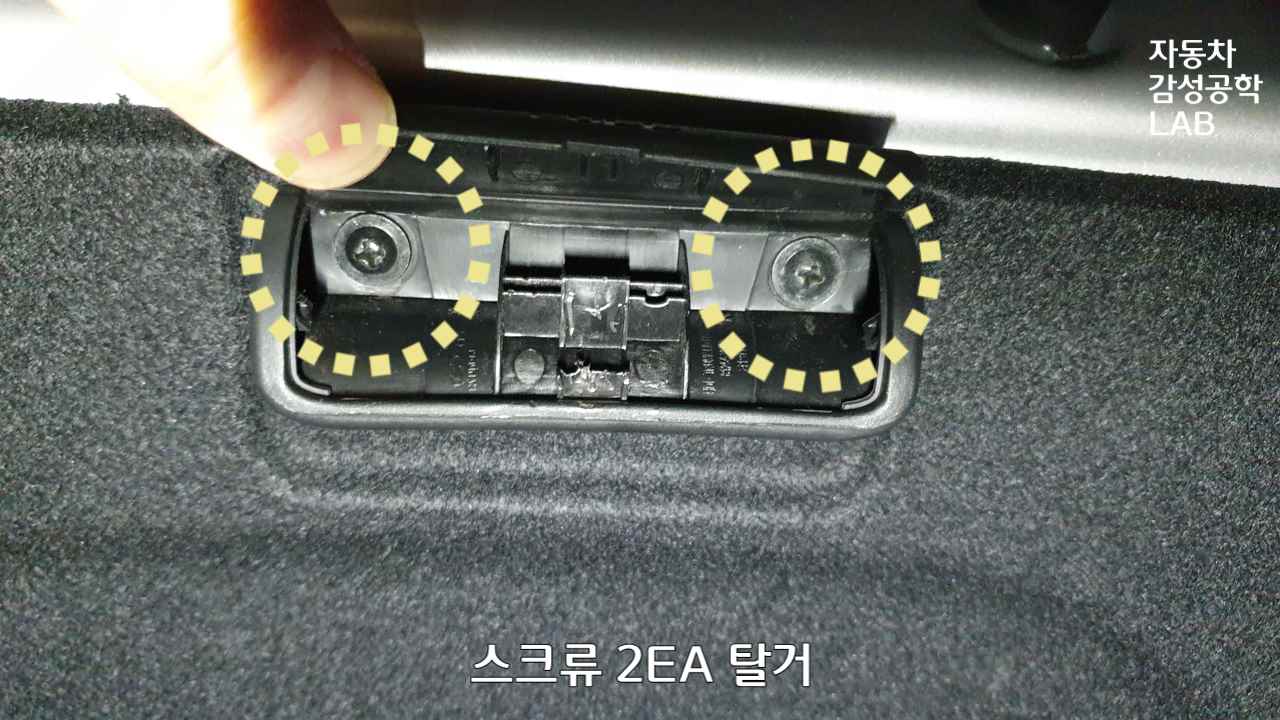

4) 스크류 2EA 탈거
십자 드라이버를 이용해 손잡이를 고정하고 있는 스크류 2개를 탈거합니다.
5) 내장재 탈거
내장재를 탈거합니다.
트렁크 내장재 탈거 후

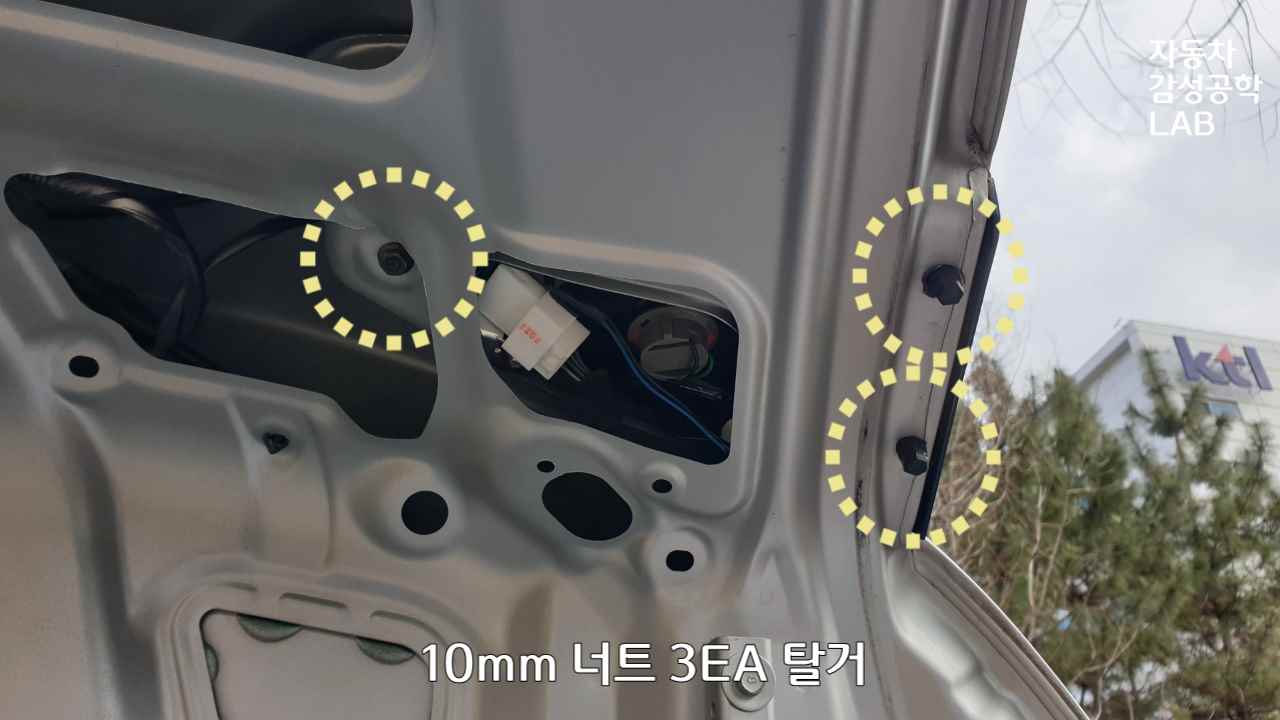

6) 테일램프 고정 너트 3EA 탈거
테일램프를 고정하고 있는 10mm 너트 3개를 탈거합니다.
7) 테일램프 커넥터 분리
테일램프 탈거를 위해 커넥터를 분리합니다.
8) 테일램프 탈거
후진등 전구 탈거를 위해 테일램프를 탈거합니다.
9) 후진등 전구 소켓 탈거
후진등 전구 소켓을 반시계 방향으로 돌려 탈거합니다.

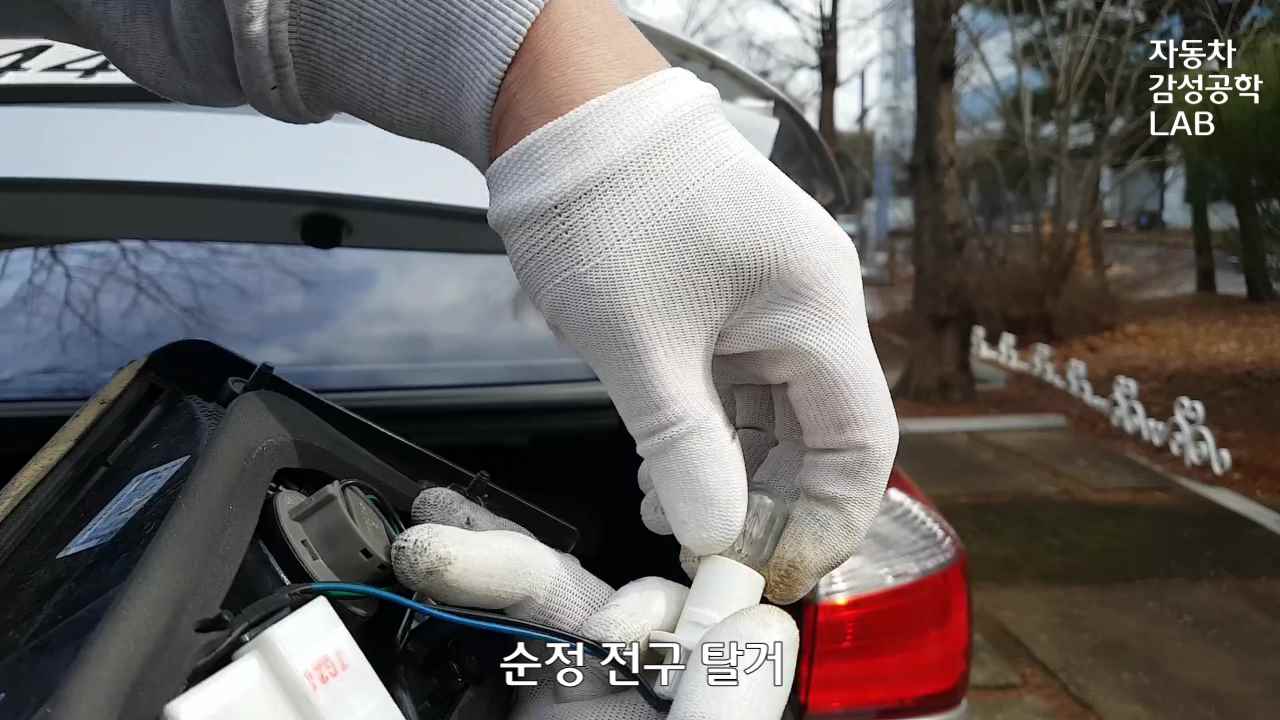

10) 후진등 전구 탈거
후진등 전구를 탈거합니다.
11) LED 전구 조립
극성(+,-)을 확인한 뒤 LED 전구를 조립합니다.

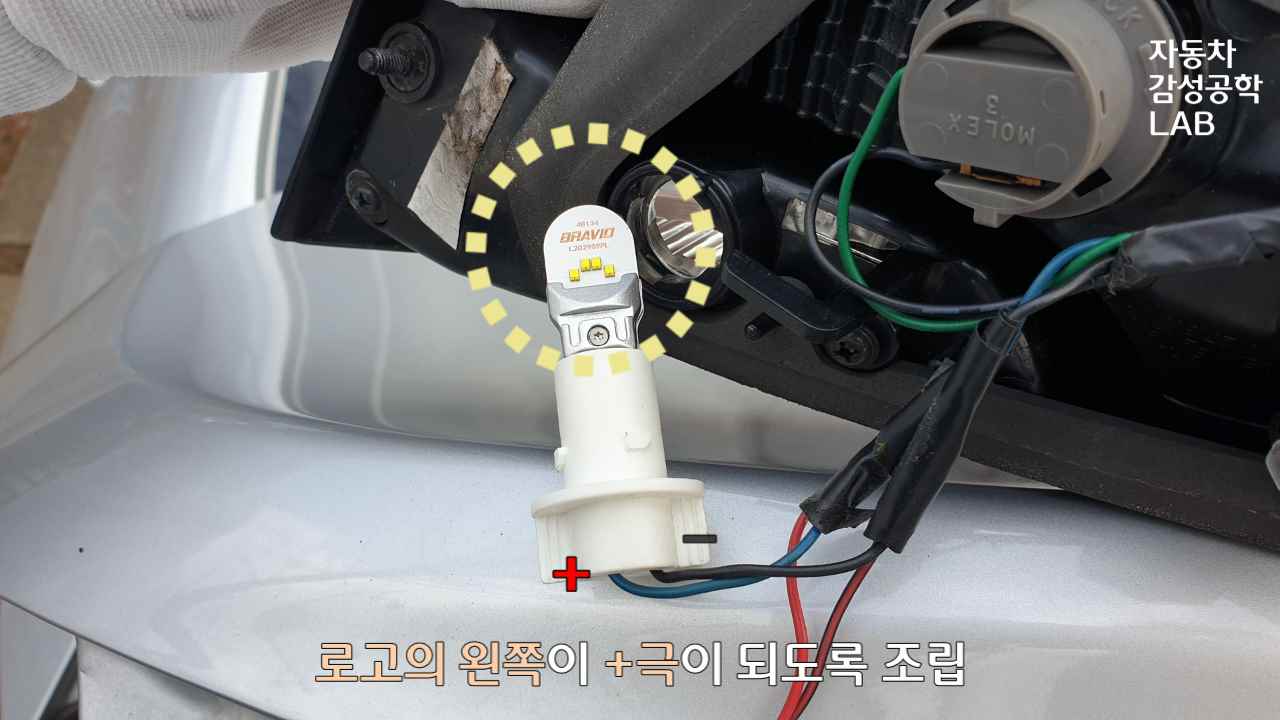

※LED 전구 조립 방법
로고의 왼쪽에 +극이 위치하도록 조립합니다.
12) 전구 소켓 조립
홈에 맞춰 끼운 뒤 시계방향으로 돌려 전구 소켓을 조립합니다.
13) 테일램프 조립
테일램프를 조립합니다.
14) 테일램프 커넥터 조립
테일램프 커넥터를 조립합니다.
15) 테일램프 고정 너트 3EA 조립
테일램프를 고정하고 있는 10mm 너트 3개를 조립합니다.

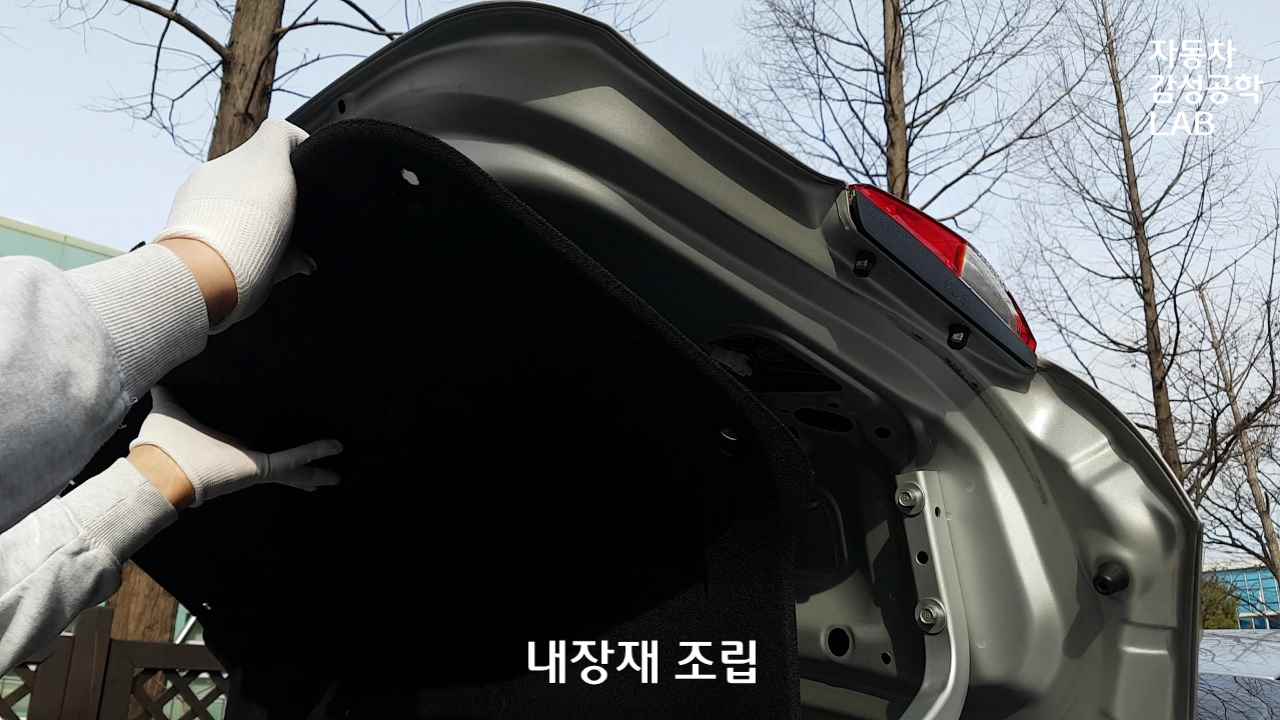

16) 내장재 조립
내장재를 조립합니다.
17) 리테이너 9EA 조립
리테이너 9개를 조립합니다.
18) 손잡이 스크류 2EA 조립
손잡이를 고정하고 있는 스크류 2개를 조립합니다.

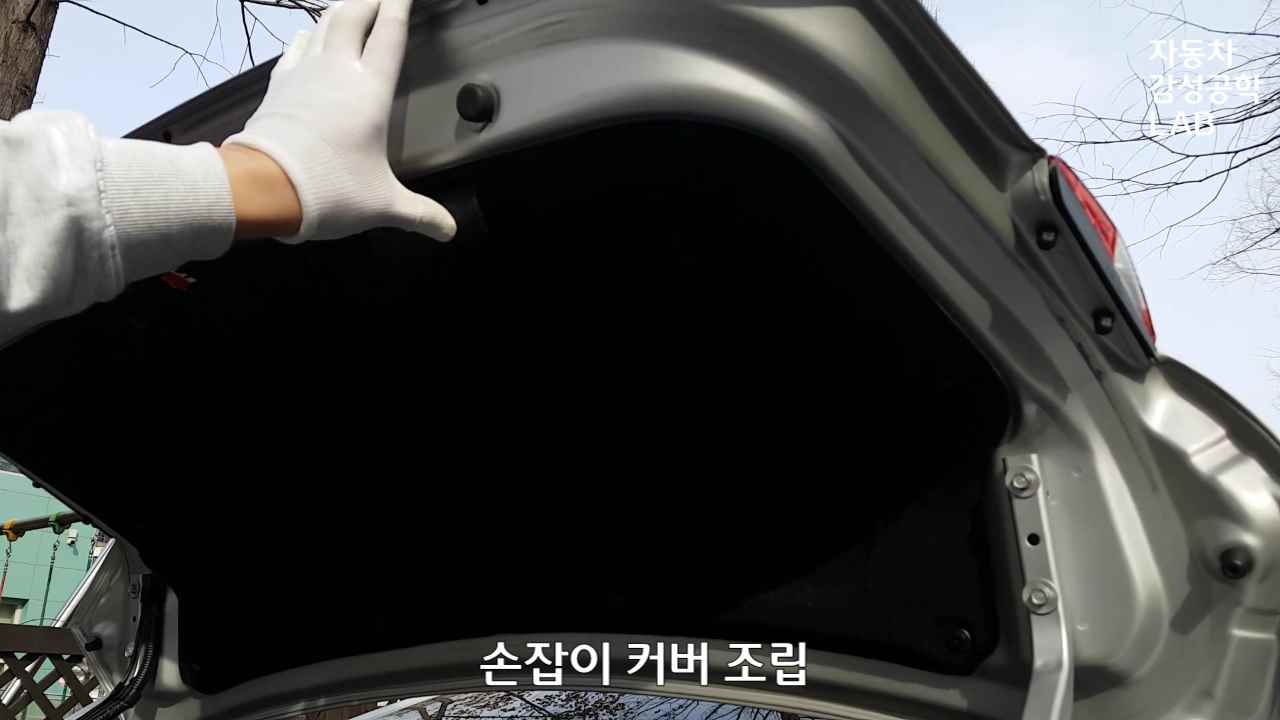

19) 손잡이 커버 조립
손잡이 커버를 조립합니다.

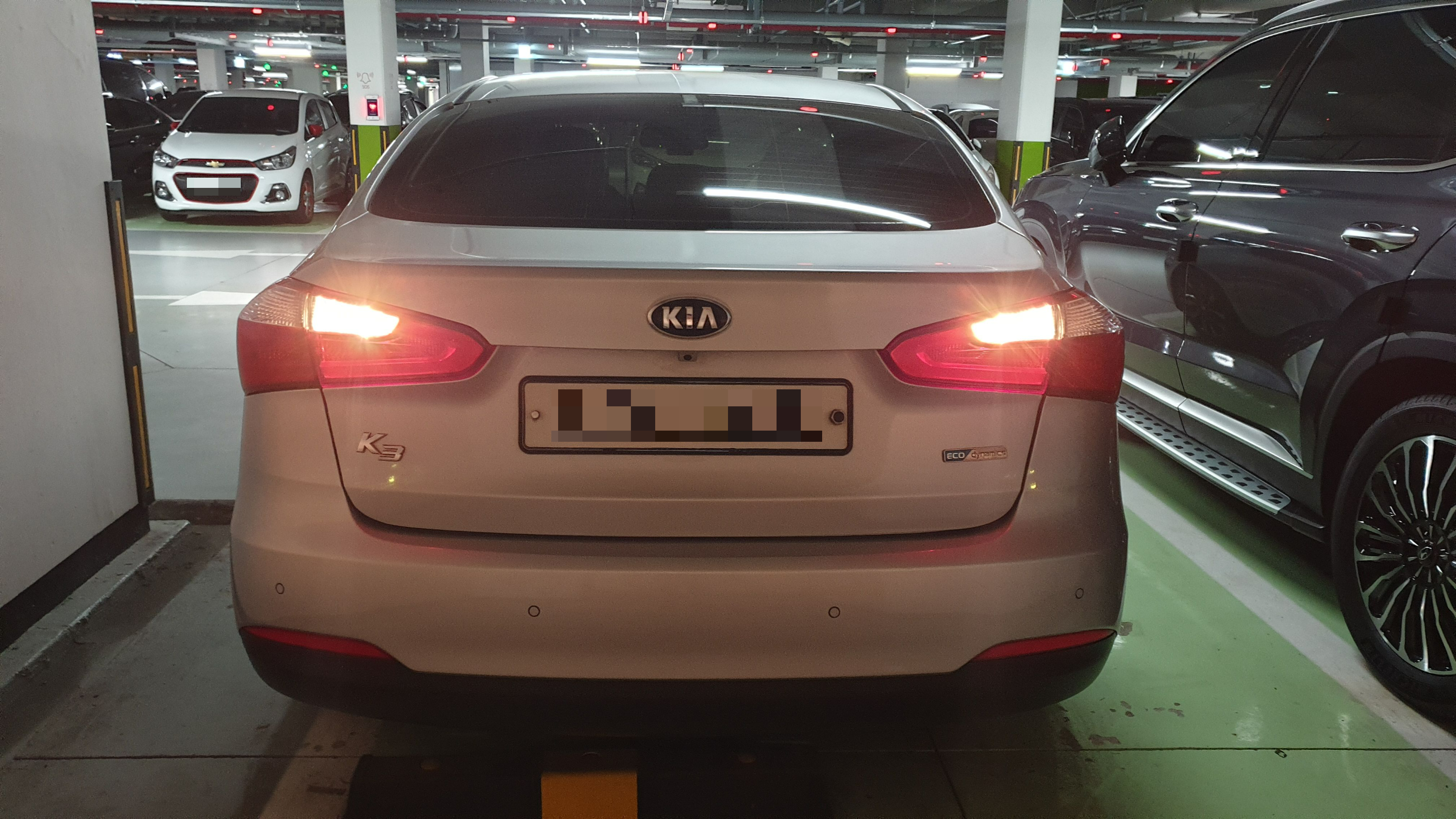

※교체 전/후 비교
LED로 교체를 하니 확실히 밝네요!
자세한 내용은 아래의 영상을 참고하세요~
https://youtu.be/PfHO6by_Is0?si=iLBt_VguZVevXL7m
이상으로 K3 차종의 후진등을 인증 LED로 교체하는 방법에 관한 포스팅을 마치겠습니다.
