안녕하세요 자감랩입니다.
자감랩에는 '디테일'이 있다~!
이번 포스팅은 기아 레이 차종의 고급형 플로어 콘솔(센터 콘솔) 교체 작업에 관한 것입니다.
2열에 앉는 아가들에게 태블릿으로 영상을 보여주기 위해 파워 아웃렛이 필요해 교체 작업을 했습니다.

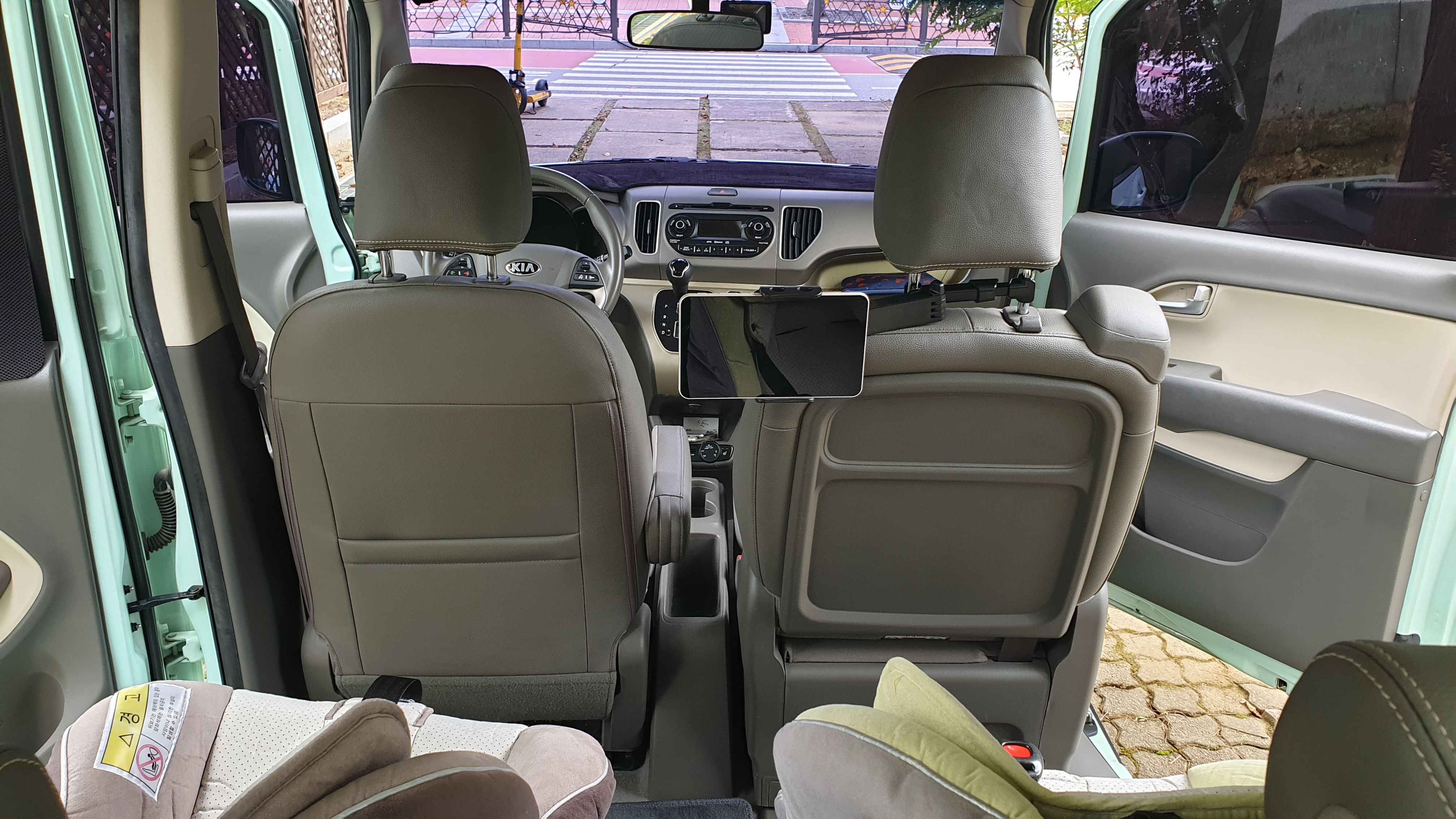

교체 전(Before)
태블릿에 전원을 공급할 파워 아웃렛이 없음.
고급형 플로어 콘솔에는 파워 아웃렛뿐만 아니라 앞, 뒤로 수납공간이 2개나 더 있어 편리하고 열선 스위치도 있어 필요 시 열선 시트 작업까지 가능합니다.

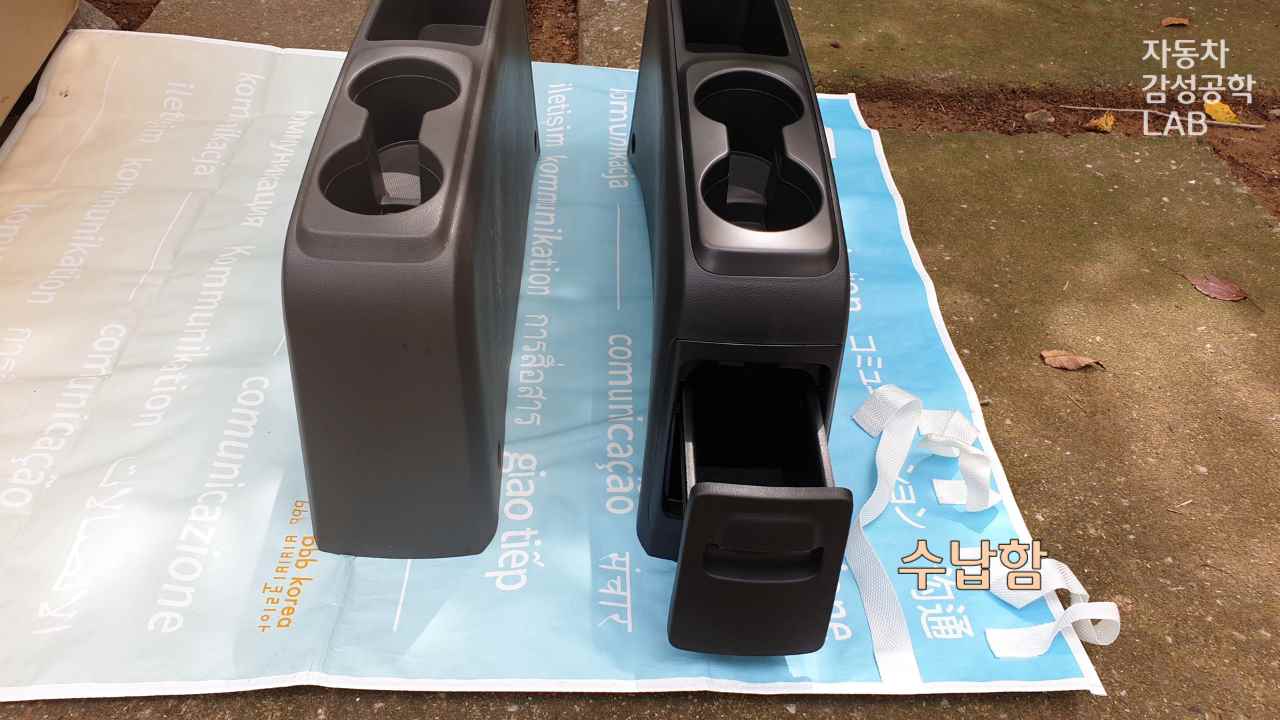

※기본형 vs 고급형 플로어 콘솔 비교

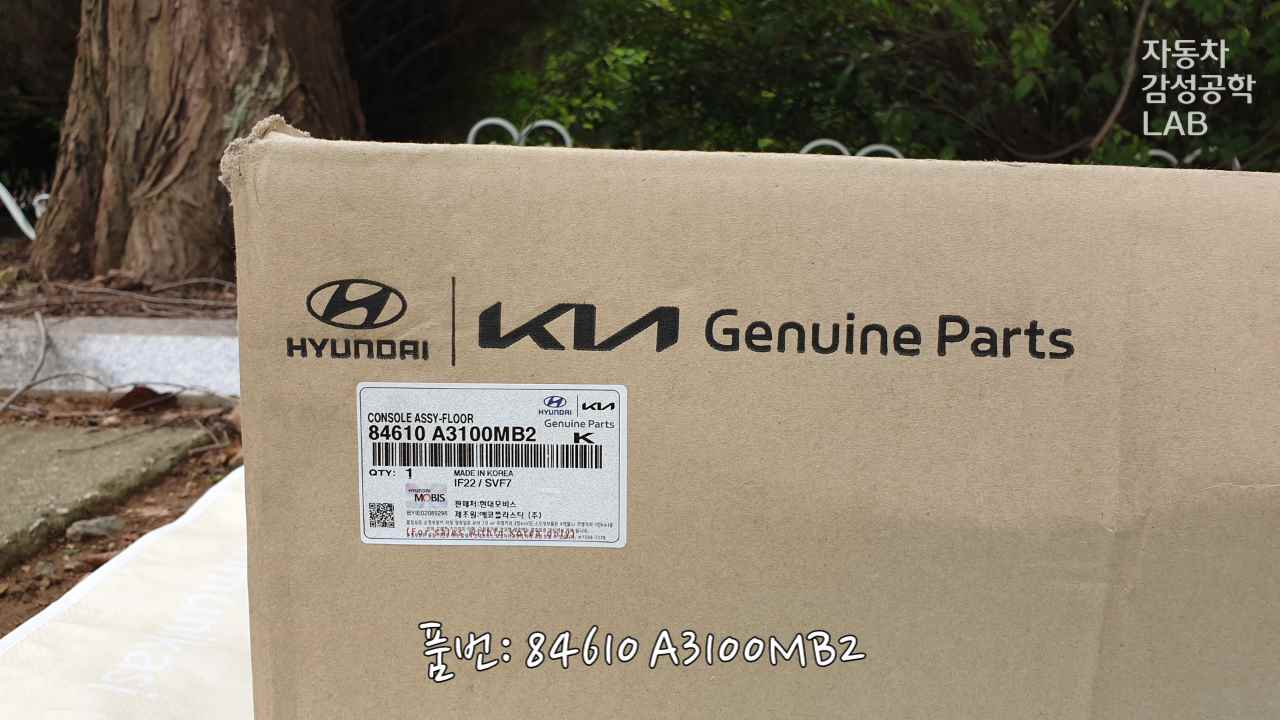

고급형 플로어 콘솔의 품번은 다음과 같습니다.
품번: 84610 A3100MB2
작업을 위한 준비물은 다음과 같습니다.
준비물: 십자 드라이버, 일자 드라이버, 10mm 복스알
작업 순서는다음과 같습니다.
▶플로어 콘솔 탈거하기

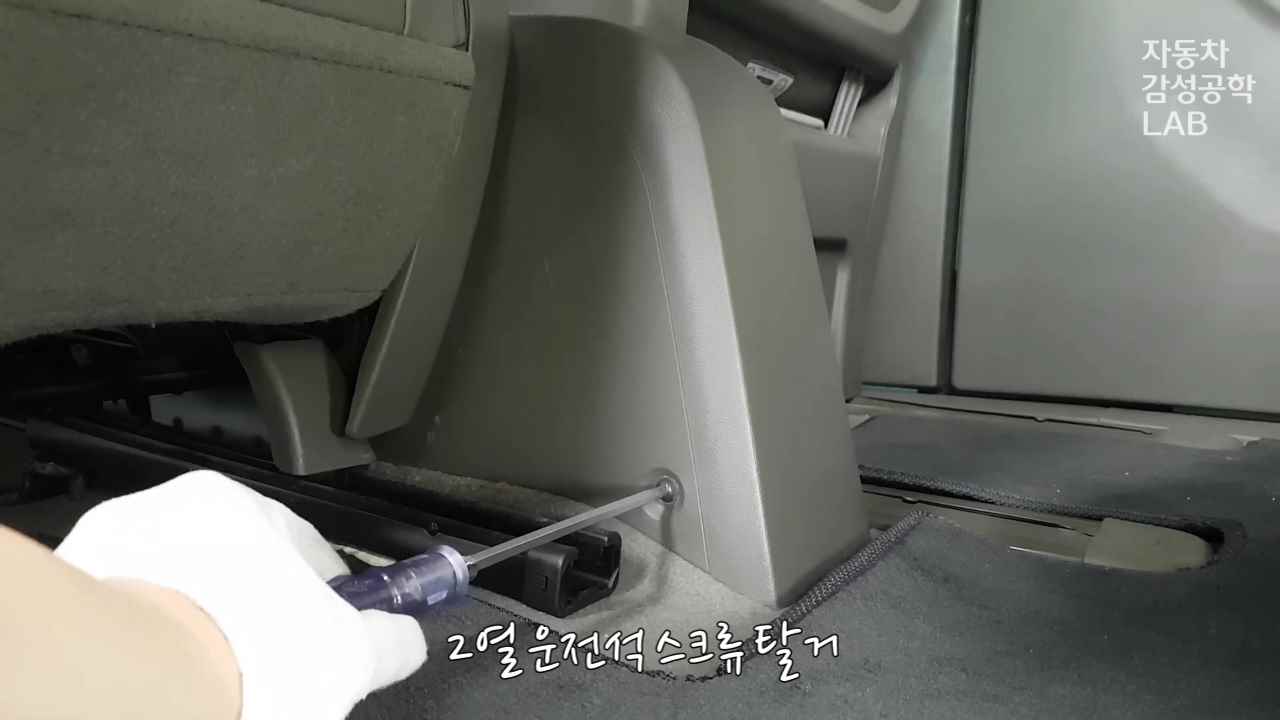

1) 스크류 4EA 조수석 탈거
측면 하단의 플로어 콘솔을 고정하고 있는 스크류 4EA를 탈거합니다.
스크류 탈거를 위해 필요 시 시트 위치를 앞, 뒤로 이동시킵니다.

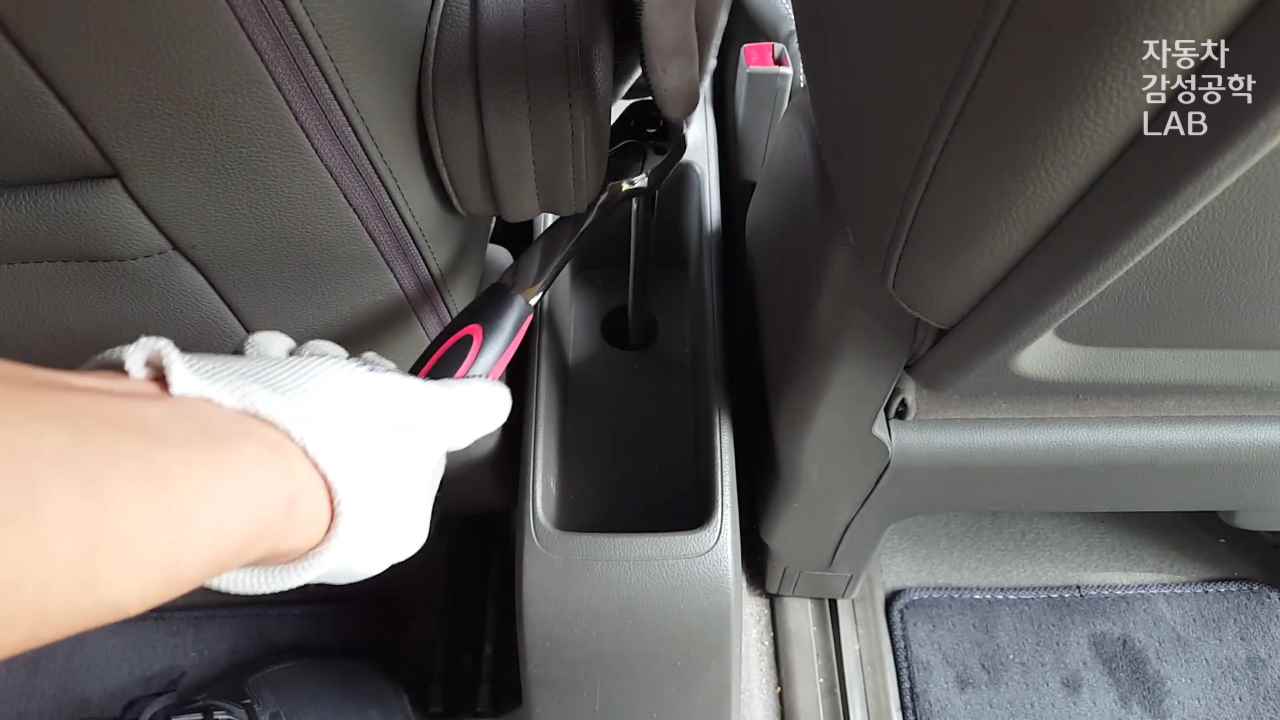

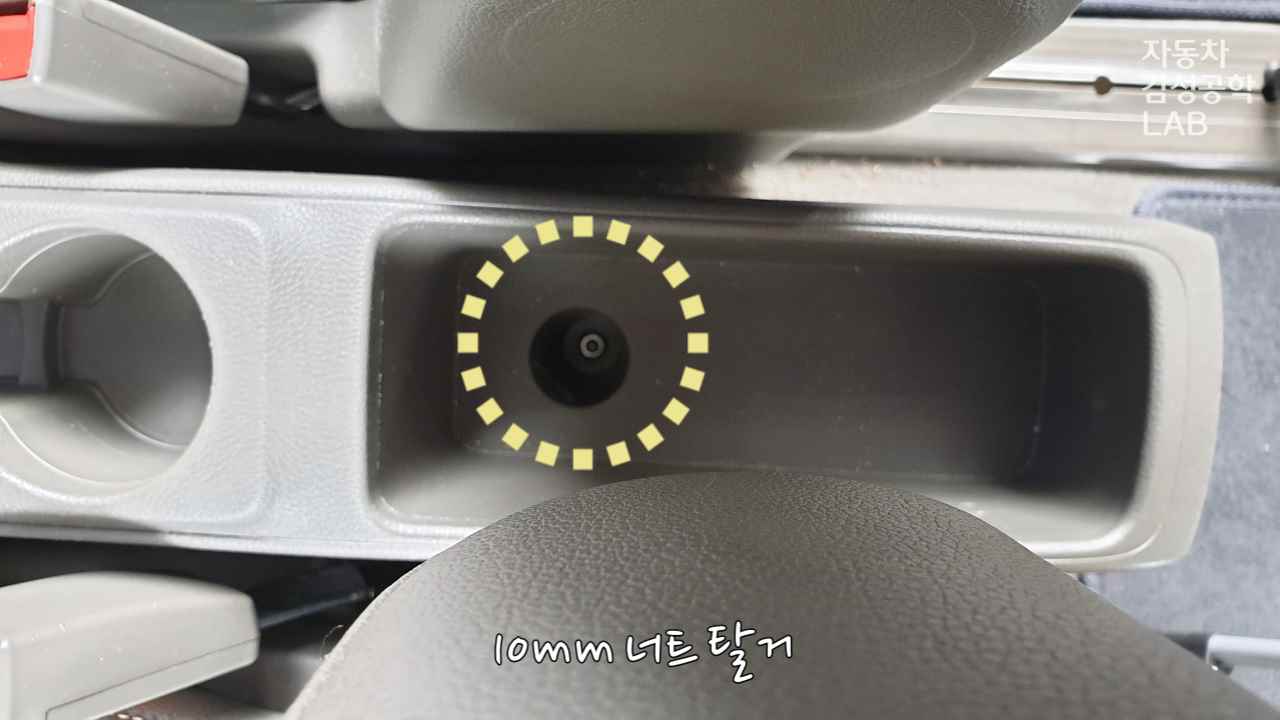

2) 10mm 너트 탈거
탑면의 플로어 콘솔을 고정하고 있는 10mm 너트를 탈거합니다.
컵홀더 뒤 수납공간의 바닥에 있는 흡음패드를 꺼내면 탈거해야 될 너트가 보입니다.

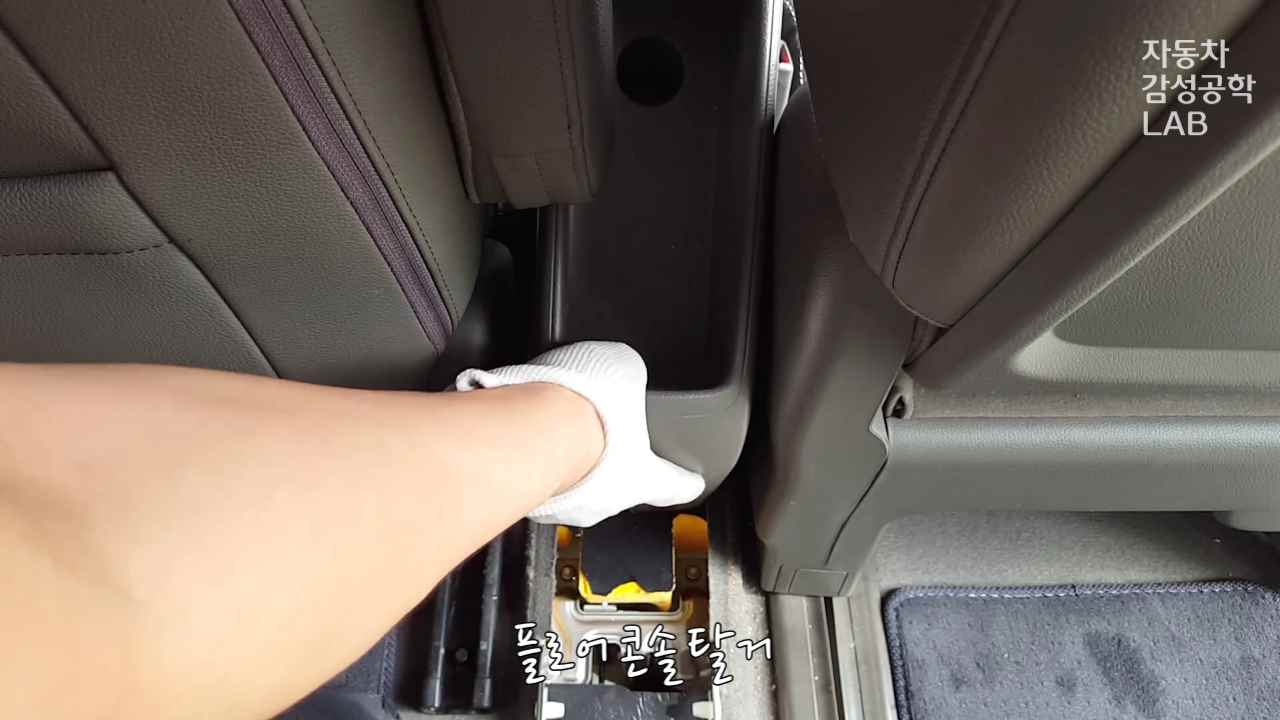

3) 플로어 콘솔 탈거
플로어 콘솔을 탈거합니다.
플로어 콘솔을 탈거하면 10mm 너트 조립부와 하네스가 보입니다.
하네스에는 파워 아웃렛용 PIN 2개가 적용되어 있어 작업이 용이합니다.
▶플로어 콘솔 조립하기

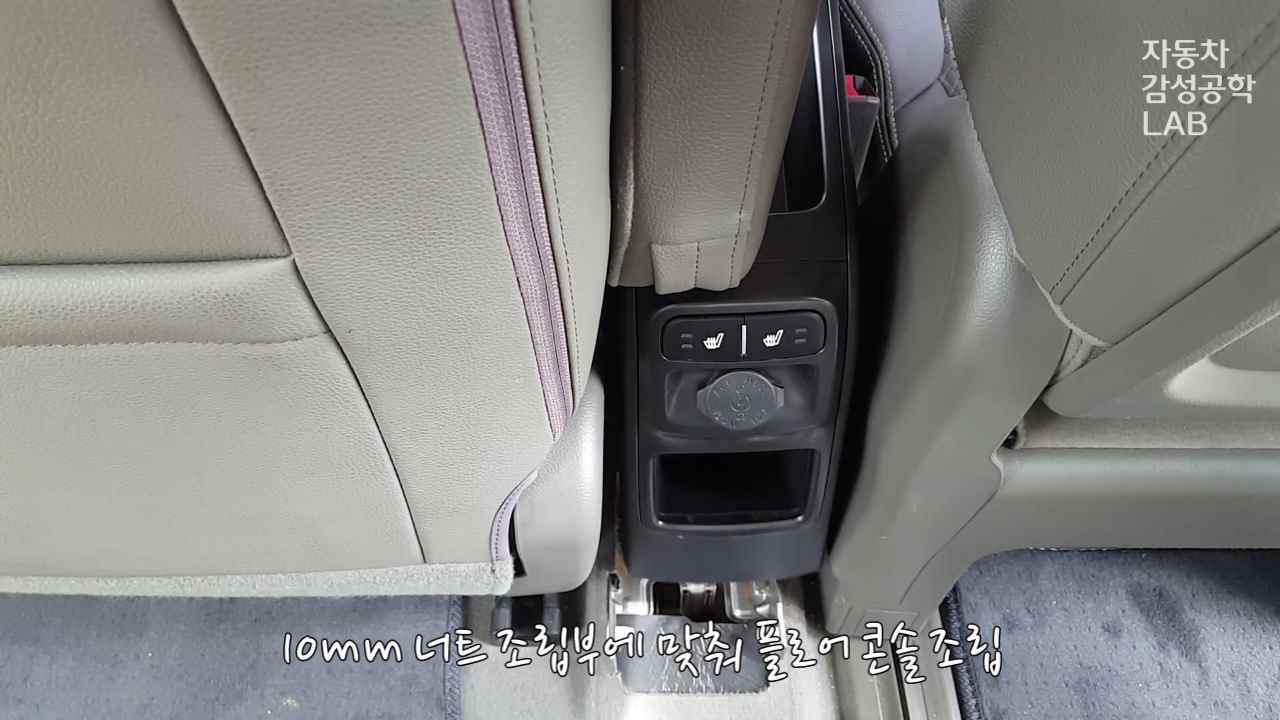

1) 플로어 콘솔 조립
10mm 너트 조립부에 맞춰 플로어 콘솔을 조립합니다.

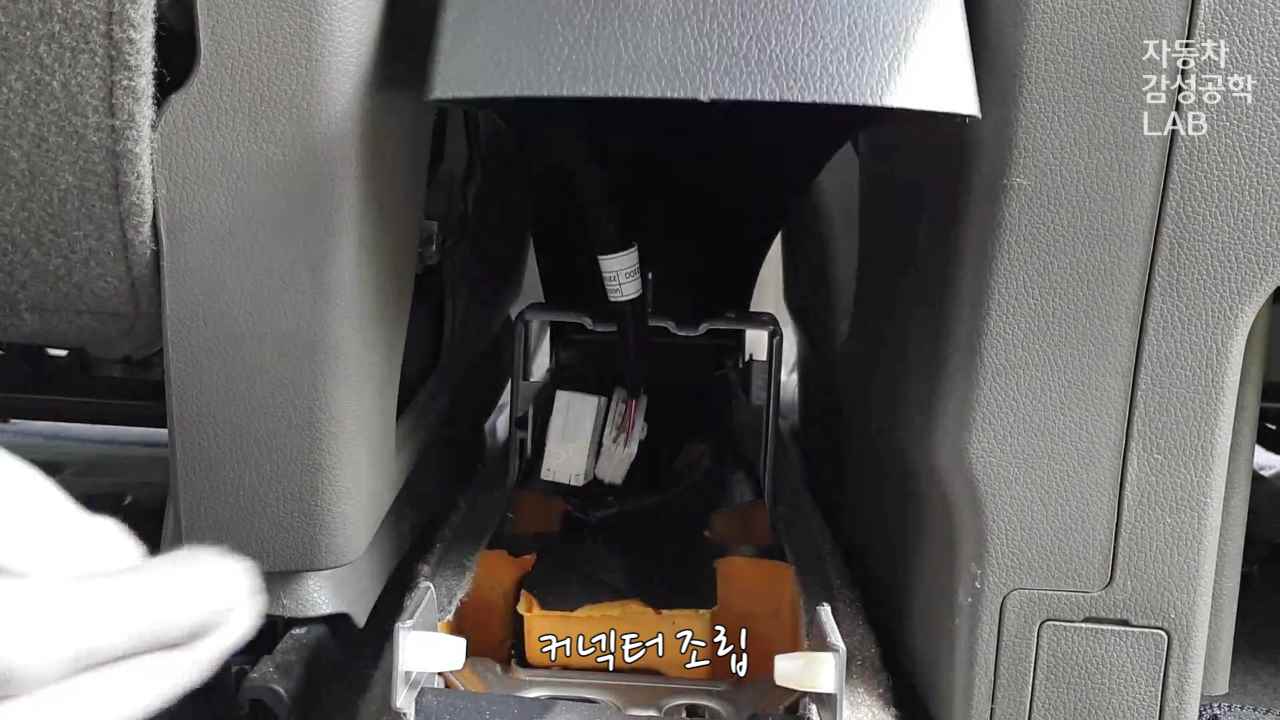

2) 커넥터를 조립
고급형 플로어 콘솔의 커넥터를 하네스에 조립합니다.

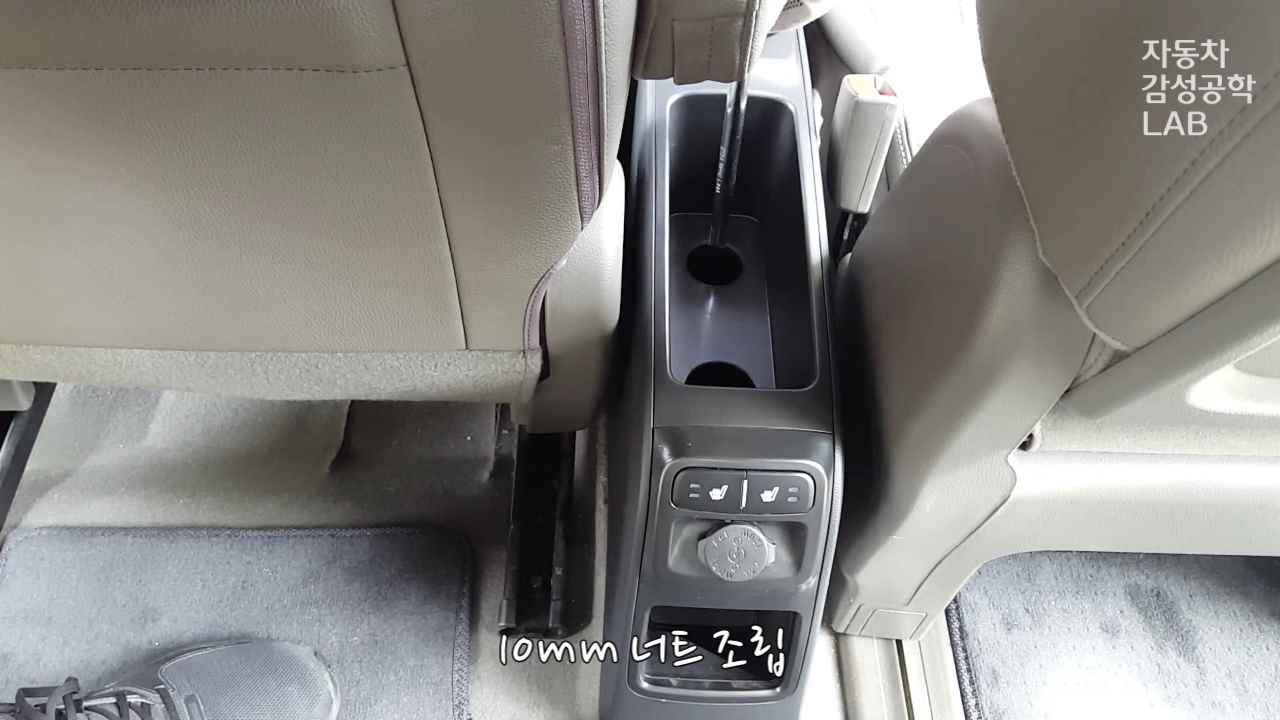

3) 10mm 너트 조립
10mm 너트를 조립합니다.

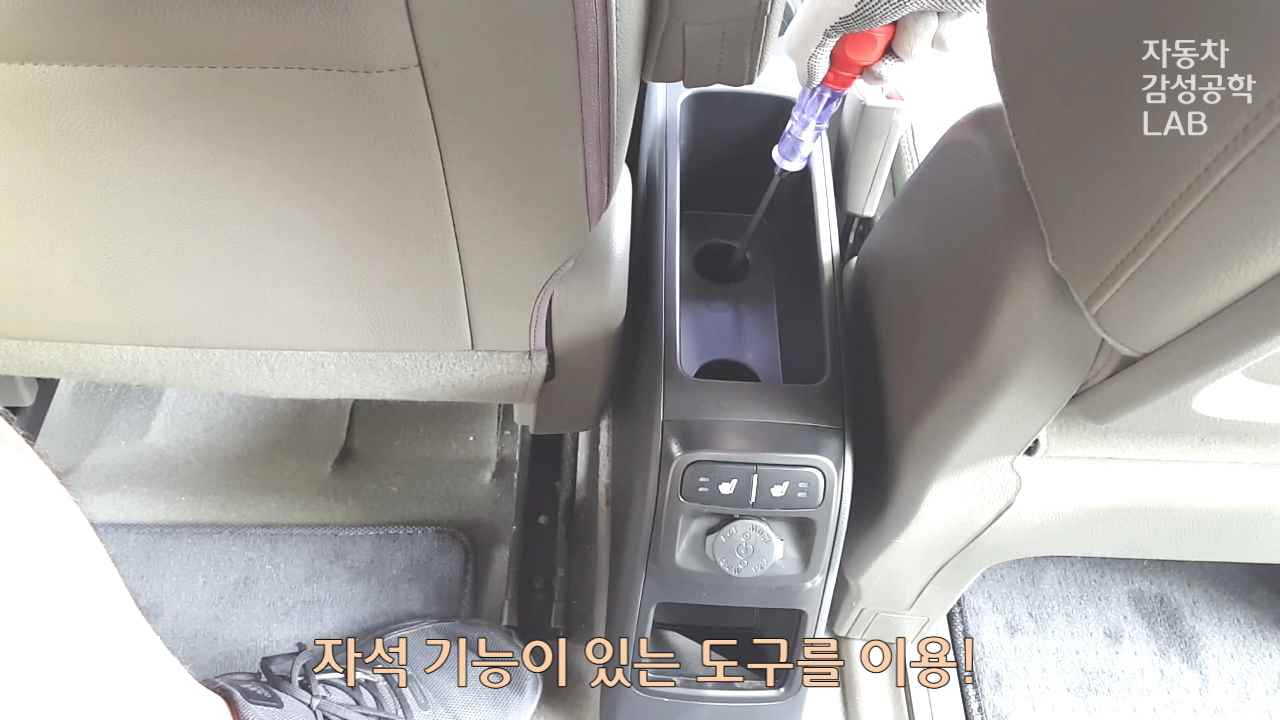

10mm 너트를 조립하기 위해서 조립부 끝에 올려놓아야 되는데 구멍이 깊어서 자석 기능이 있는 도구를 이용해야 됩니다.
4) 파워 아웃렛 동작 테스트
전원 공급이 필요한 장치를 이용해 동작 테스트를 합니다.

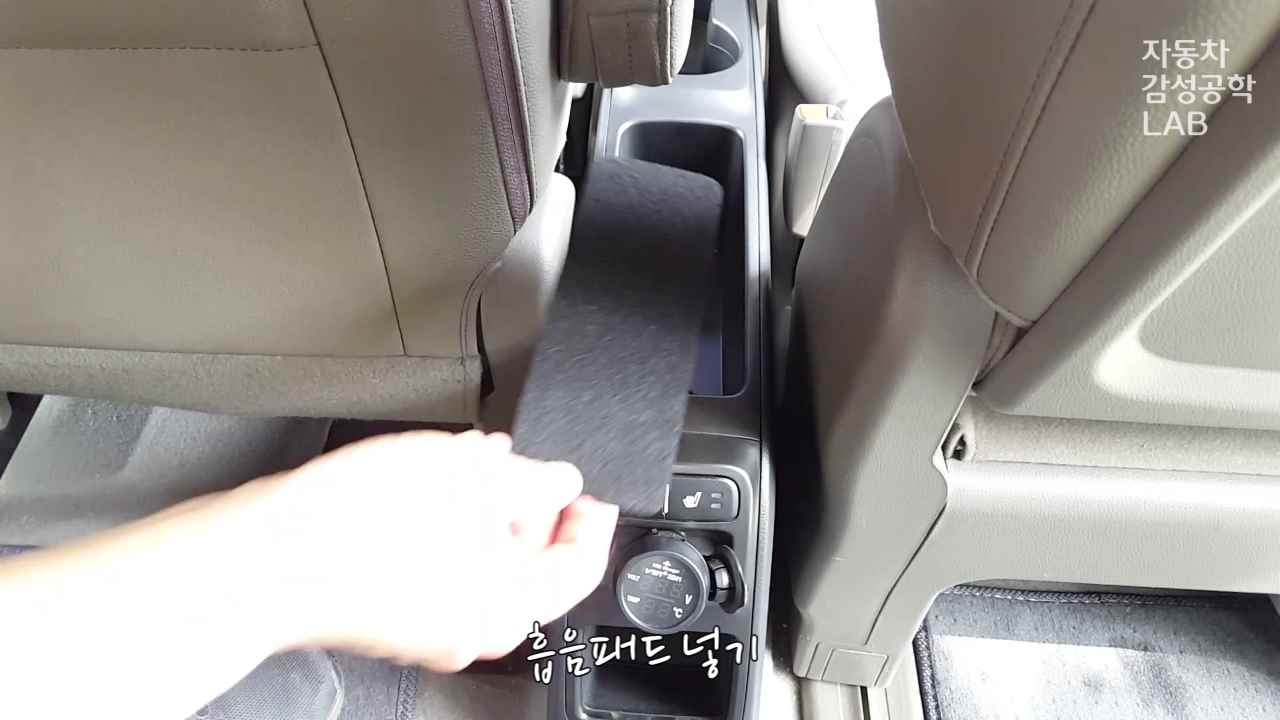

5) 흡음패드 넣기
수납공간에 흡음패드를 올려놓습니다.

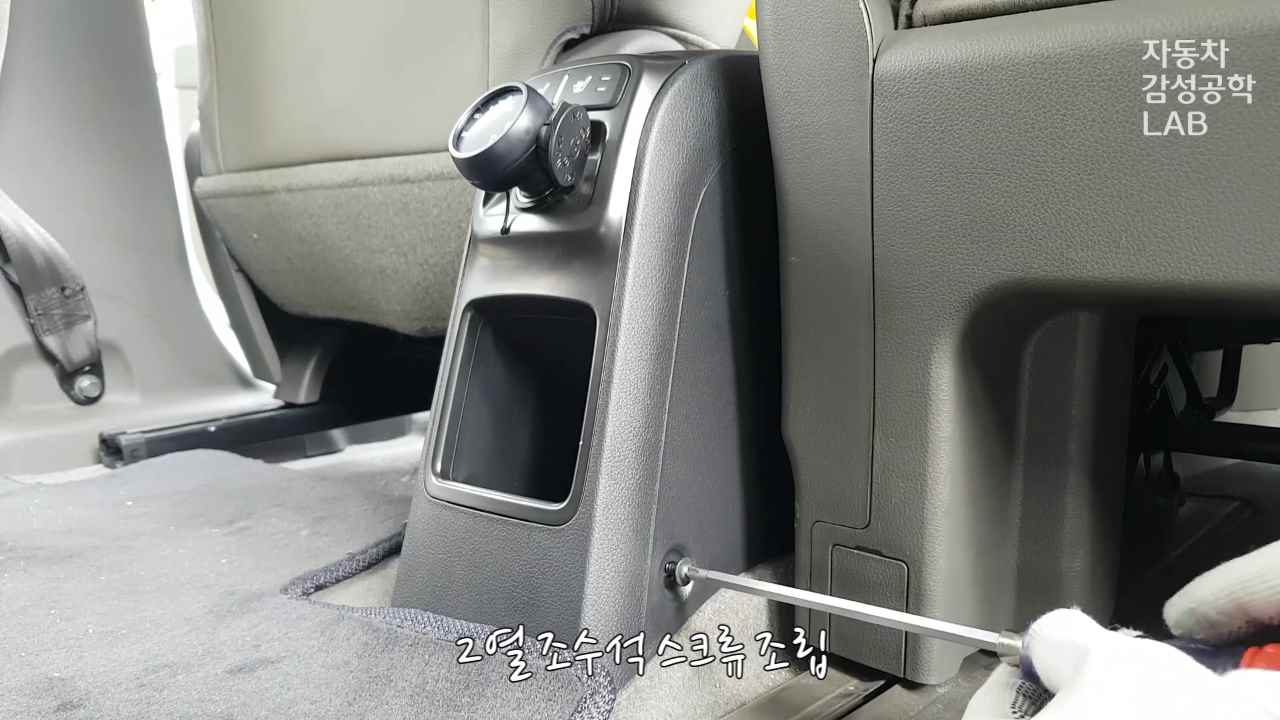

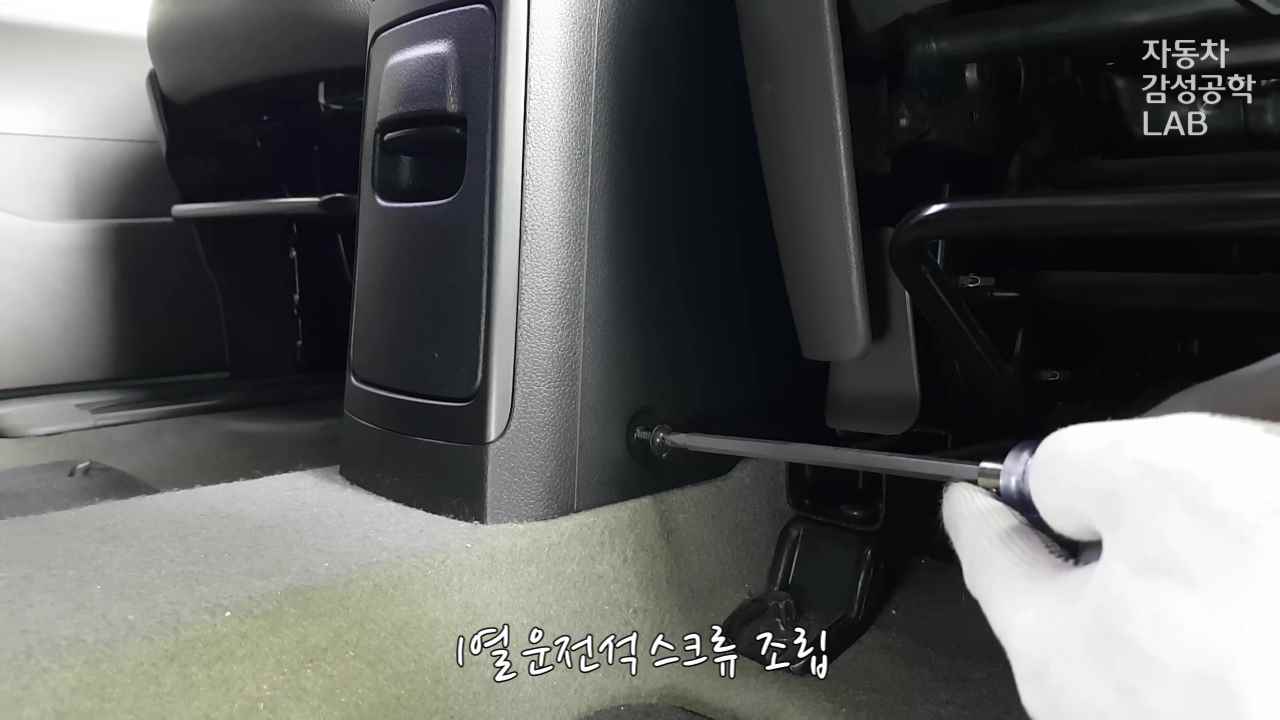

6) 스크류 4EA 조립
스크류 4EA를 조립합니다.

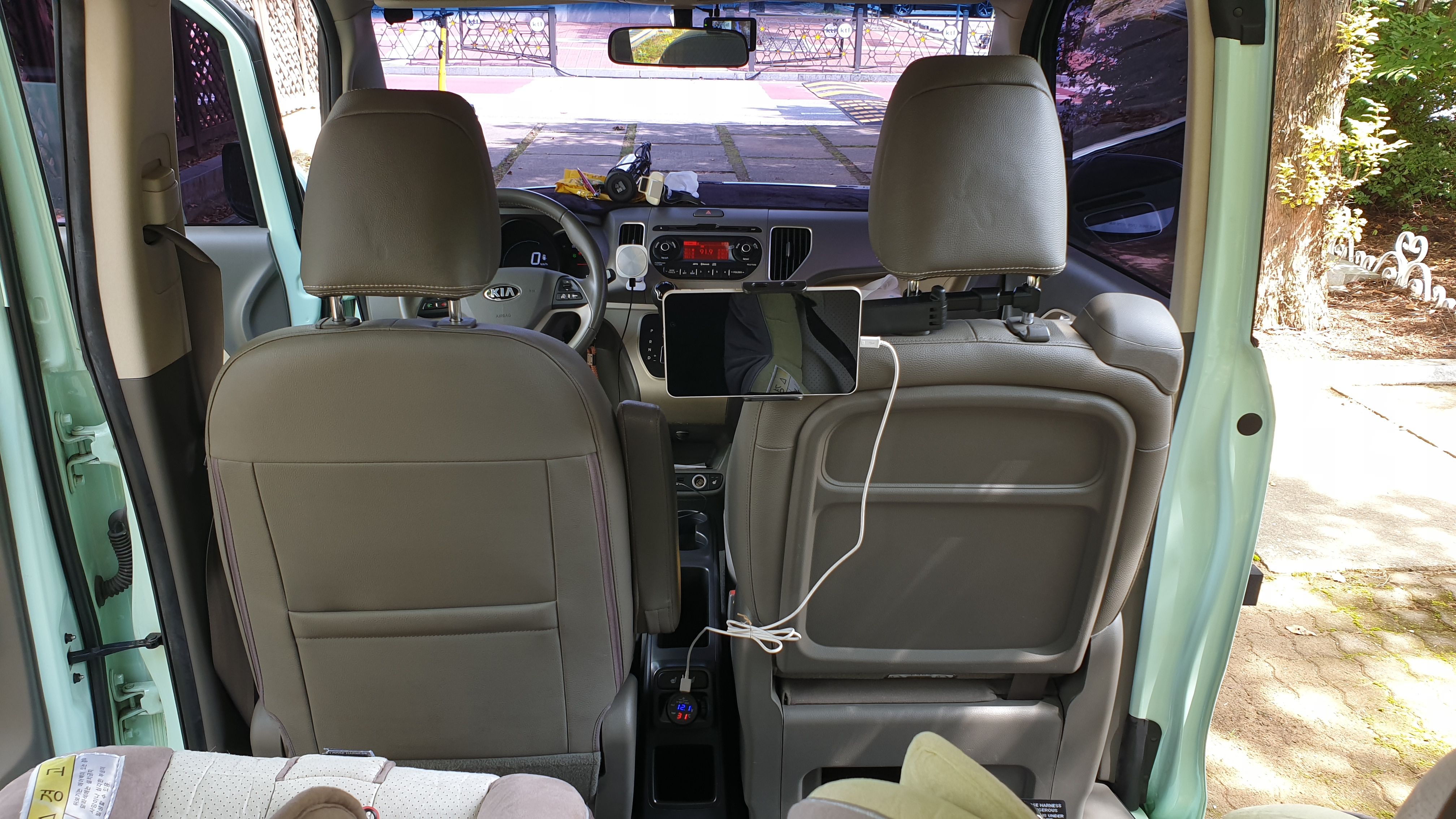

교체 후(After)
파워 아웃렛을 이용해 태블릿에 전원을 공급할 수 있음.
작업 시 주의 사항 등 자세한 내용은 아래의 영상을 참고하세요.
https://youtu.be/4rRSC9Q4sJI?si=8opHTavNvdTBUske
이상으로 기아 레이 차종의 고급형 플로어 콘솔 교체 작업에 관한 포스팅을 마치겠습니다.
