이번 포스팅은 기아 레이 차종의 순정 전구를 LED 전구로 교체하는 방법에 관한 것입니다.
번호판램프, 맵램프, 룸램프 교체 방법을 정리했습니다.
교체 작업을 위한 준비물은 다음과 같습니다.
준비물: LED 전구, 십자 드라이버, 일자 드라이버, 리무버 등
작업순서는 다음과 같습니다.
1. 번호판등
순정 전구 탈거하기
1) 스크류 탈거
십자 드라이버를 이용해 스크류 2EA를 탈거합니다.
2) 번호판등 커버 탈거
번호판등 커버를 탈거합니다.
3) 번호판등 탈거
일자 드라이버 등을 이용해 테일게이트에서 번호판등을 탈거합니다.
4) 퓨즈 탈거
번호판등이 커넥터를 이용한 조립 방식이 아닌 경우 전기적 쇼트 방지를 위해 퓨즈 탈거가 필요합니다.

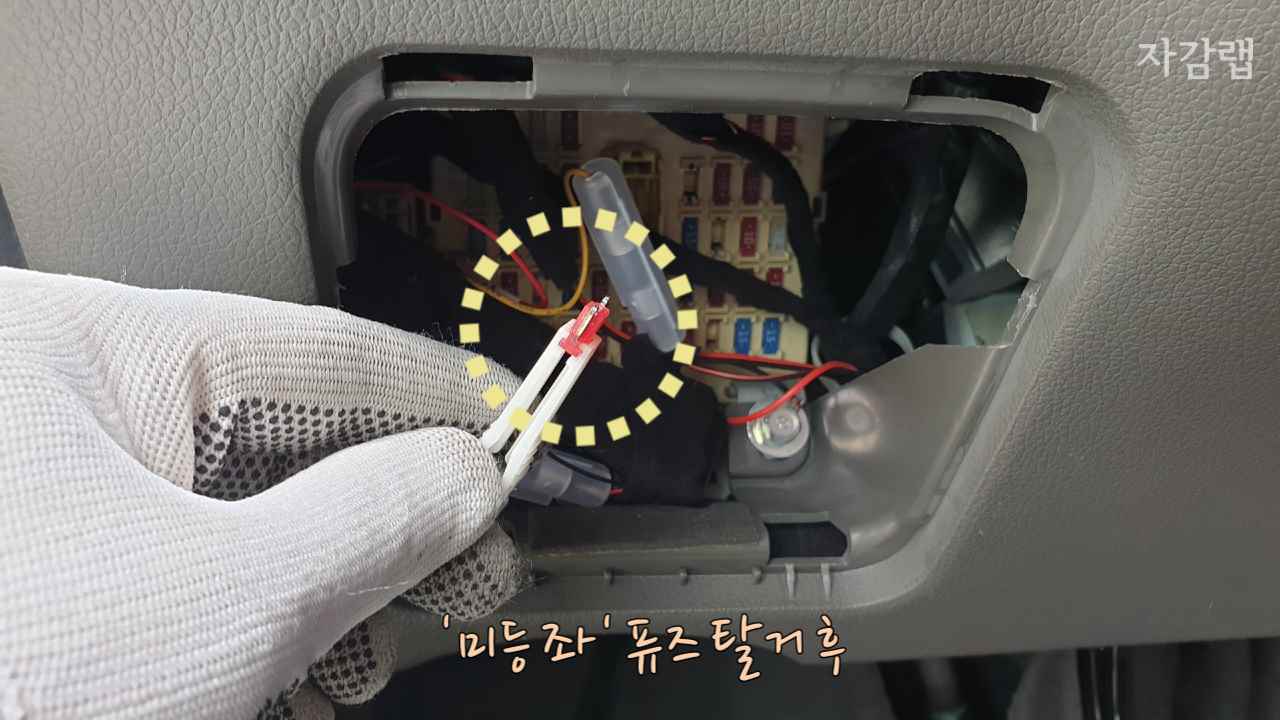

번호판등과 관련된 퓨즈는 '미등 좌' 또는 '미등 우' 퓨즈이며 엔진룸의 퓨즈 박스 커버에 위치한 집게를 이용해 탈거하면 됩니다.
5) 순정 전구 탈거
일자 드라이버 등을 이용해 순정 전구를 탈거합니다.
LED 조립하기
1) LED 전구 조립
순정 전구 자리에 LED 전구를 조립합니다.
레이 차종의 번호판등 규격은 '36mm'입니다.
2) 정상 동작 테스트
퓨즈를 조립하고 LED에 이상이 없는지 또는 조립은 제대로 되었는지 확인합니다.
3) 번호판등 조립
테일게이트에 번호판등을 조립합니다.
4) 번호판등 커버 조립
번호판등 커버를 조립합니다.
5) 스크류 조립
스크류 2EA를 조립합니다.
※교체 전/후 비교
자세한 내용은 아래의 영상을 참고하세요.
https://youtu.be/44mcjkFDA8I
2. 맵램프
순정 전구 탈거하기
1) 스크류 탈거

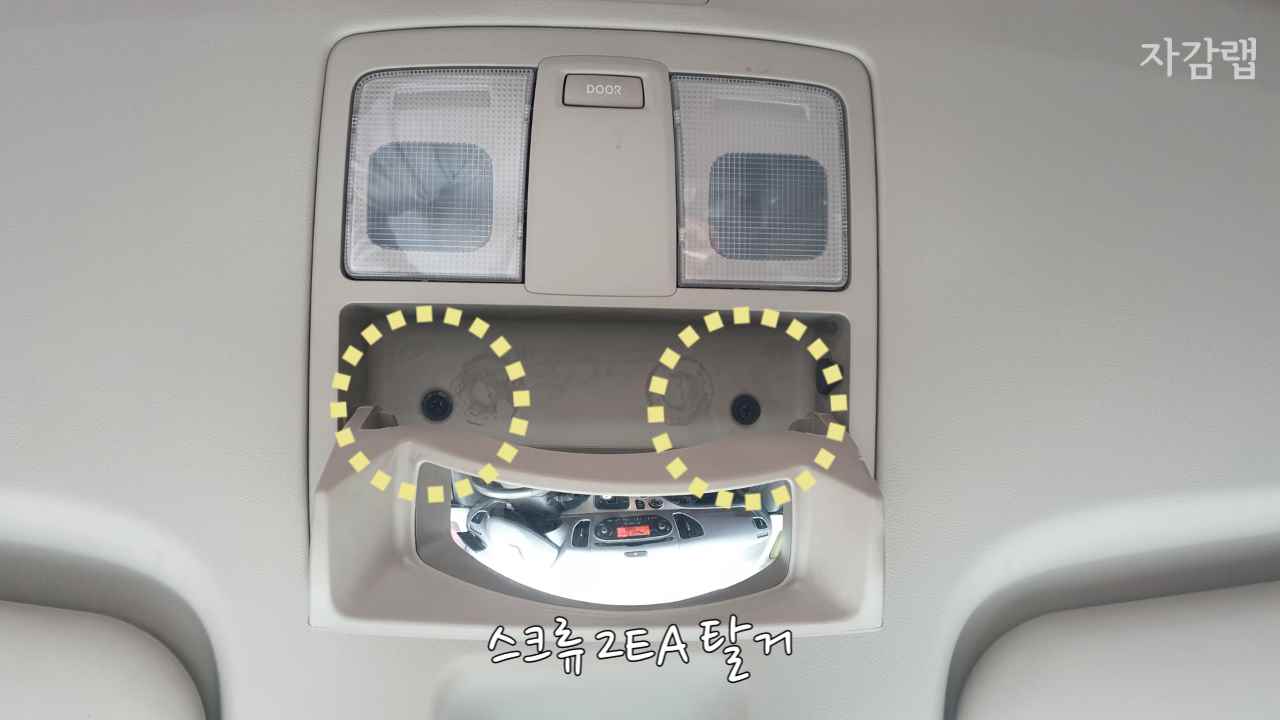

십자 드라이버를 이용해 스크류 2EA를 탈거합니다. 스크류는 선글라스 케이스를 열면 보입니다.
스크류가 탈거되지 않아 편법을 이용히기로 했습니다. 지금까지 작업을 하면서 스크류 탈거가 안 된 경우는 처음인데 더 안전한 작업을 원한다면 해당 퓨즈를 제거하면 됩니다.
2) 전구 커버 탈거
맵랩프 전구 커버를 탈거합니다.
3) 순정 전구 탈거
맵램프 순정 전구를 탈거합니다.
LED 전구 조립하기
1) LED 전구 조립
순정 전구 자리에 LED 전구를 조립합니다.
레이 차종의 맵램프 규격은 'T10 와이드 뷰'입니다.
2) 간이 정상 동작 테스트
LED에 이상이 없는지 또는 조립은 제대로 되었는지 확인합니다.
3) 전구 커버 조립
번호판등 커버를 조립합니다.
4) 정상 동작 테스트
맵랩프 스위치와 도어를 이용해 정상 동작 테스트를 합니다.
※교체 전/후 비교
3. 룸램프
순정 전구 탈거하기
1) 전구 커버 탈거
일자 드라이버를 이용해 룸램프 전구 커버를 탈거합니다.
2) 스크류 탈거

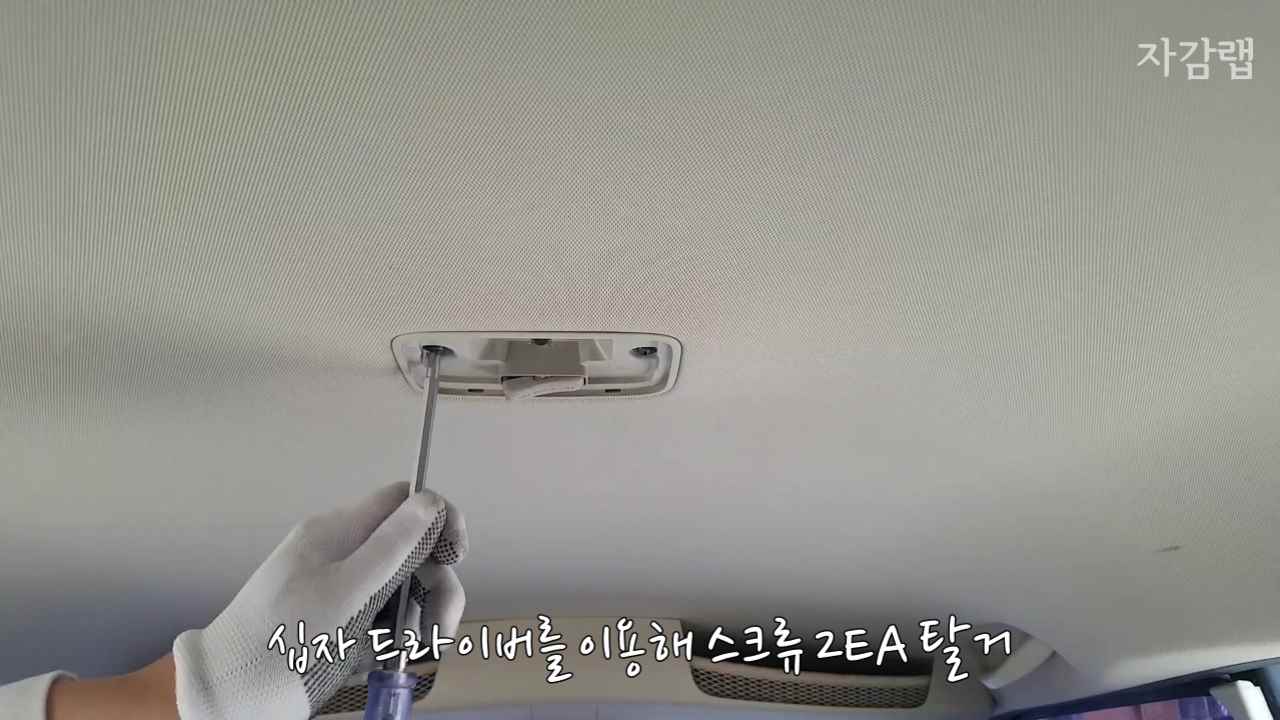

십자 드라이버를 이용해 스크류 2EA를 탈거합니다.
3) 룸램프 탈거
리무버 등을 이용해 헤드라이너에서 룸램프를 탈거합니다.
4) 커넥터 탈거
룸램프의 커넥터를 탈거합니다.
5) 순정 전구 탈거
일자 드라이버 등을 이용해 순정 전구를 탈거합니다.
LED 조립하기
1) LED 전구 조립
순정 전구 자리에 LED 전구를 조립합니다.
레이 차종의 룸램프 규격은 '31mm'입니다.
2) 커넥터 조립
룸램프의 커넥터를 조립합니다.
3) 간이 정상 동작 테스트
LED에 이상이 없는지 또는 조립은 제대로 되었는지 확인합니다.
4) 룸램프 조립

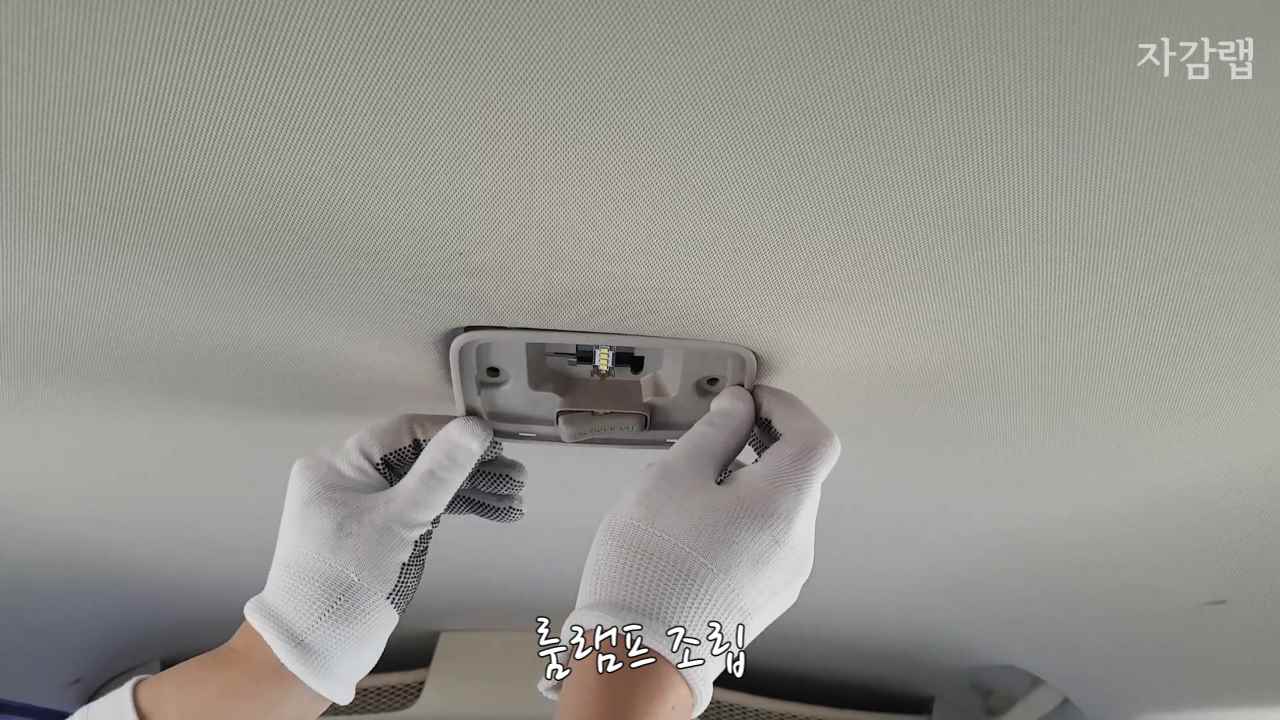

헤드라이너에 룸램프를 조립합니다.
5) 스크류 조립
스크류 2EA를 조립합니다.
6) 전구 커버 조립
룸램프 전구 커버를 조립합니다.
7) 정상 동작 테스트
룸램프의 스위치와 도어를 이용해 정상 동작 테스트를 합니다.
※교체 전/후 비교
자세한 내용은 아래의 영상을 참고하세요.
https://youtu.be/rAOlZ2r4MHo
노란 전구를 LED로 교체하는 것은 언제나 만족감을 주는 것 같습니다.
